问题某125MW火电机组低压厂变回路从6kV厂用工作段母线引接，该母线短路电流周期分量起始值为28k

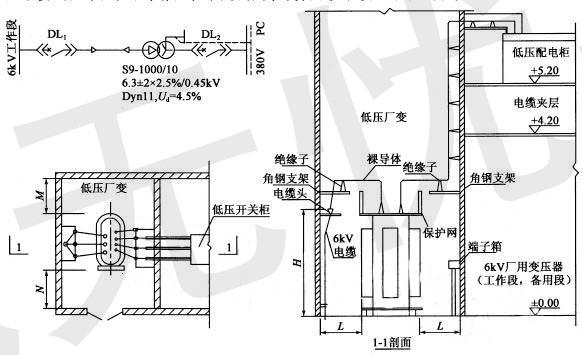

选项 A。低压厂变为油浸自冷式三相变压器，参数为：Se=1000kVA，Ue=6.3/0.4kV，阻抗电压Ud=4.5%，接线组别Dyn11，额定负载的短路损耗Pd=10kW。DL1为6kV真空断路器，开断时间为60ms；DL2为0.4kV空气断路器。该变压器高压侧至6kV开关柜用电缆连接；低压侧0.4kV至开关柜用硬导体连接，该段硬导体每相阻抗为Zm=（0.15+j0.4）mΩ；中性点直接接地，低压厂变设主保护和后备保护，主保护动作时间为20ms，后备保护动作时间为300ms，低压厂变回路接线及布置见图，请回答下列问题（计算题按最接近数值选项）。

根据变压器布置图，在下列选项中选出正确的H、L、M、N值，并说明理由。（）（A）H≥2500mm，L≥600mm，M≥600mm，N≥800mm （B）H≥2300mm，L≥600mm，M≥600mm，N≥800mm （C）H≥2300mm，L≥800mm，M≥800mm，N≥1000mm （D）H≥1900mm，L≥800mm，M≥1000mm，N≥1300mm

答案 A

解析《火电发电厂厂用电设计技术规定》（DL/T5153-2002）第8.2.4条及表8.2.4。可知各最小距离：M=600mm，n=800mm，L=600mm 《高压配电装置设计技术规程》（DL/T5352-2006）第8.1.3条表8.1.3。可知最小距离：H≥2500mm。
