问题某125MW火电机组低压厂变回路从6kV厂用工作段母线引接，该母线短路电流周期分量起始值为28k

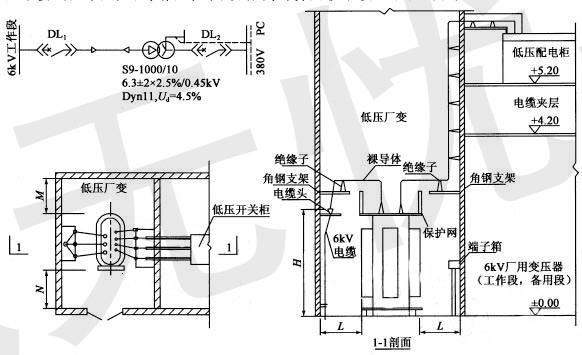

选项 A。低压厂变为油浸自冷式三相变压器，参数为：Se=1000kVA，Ue=6.3/0.4kV，阻抗电压Ud=4.5%，接线组别Dyn11，额定负载的短路损耗Pd=10kW。DL1为6kV真空断路器，开断时间为60ms；DL2为0.4kV空气断路器。该变压器高压侧至6kV开关柜用电缆连接；低压侧0.4kV至开关柜用硬导体连接，该段硬导体每相阻抗为Zm=（0.15+j0.4）mΩ；中性点直接接地，低压厂变设主保护和后备保护，主保护动作时间为20ms，后备保护动作时间为300ms，低压厂变回路接线及布置见图，请回答下列问题（计算题按最接近数值选项）。

下列变压器保护配置方案符合规范的为哪项？为什么？（）（A）电流速断+瓦斯+过电流+单相接地+温度（B）纵联差动+电流速断+瓦斯+过电流+单相接地（C）电流速断+过电流+单相接地+温度（D）电流速断+瓦斯+过电流+单相接地

答案 D

解析《火电发电厂厂用电设计技术规定》（DL/T5153-2002）第9.5条“低压厂用变压器保护”。（1）纵联差动保护：2MVA及以上用电流速断保护灵敏度不符合要求的变压器应装设。（否）（2）电流速断：用于保护变压器绕组内及引出线上的相间短路保护。（是）（3）瓦斯保护：800kVA及以上的油浸变压器均应装设。（是）（4）过电流保护：保护变压器及相邻元件的相间短路故障。（是）（5）单相接地短路保护：对于低压侧中性点直接接地的变压器，均装设。（是）（6）温度保护：装设于干式变压器。（否）综上所述，选择答案D。注：厂用电部分很多内容自成体系，规范要求及公式均比较完整，不建议参考《继电保护和安全自动装置技术规程》（GB/T14285-2006）。
