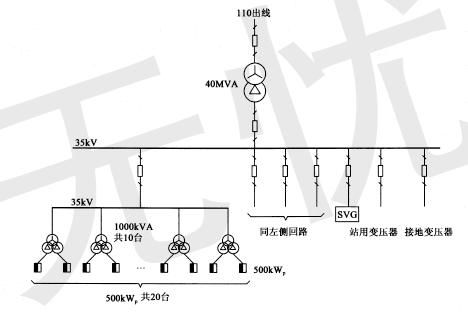

问题某地区计算建设一座40MW，并网型光伏电站，分成40个1MW发电单元，经过逆变、升压、汇流后，由4条汇集线路接至35kV配电装置，再经1台主变压器升压至110kV,通过一回110kV线路接入电网。接线示意图见下图。

若该光伏电站并网点母线平均电压为115kV，下列说法中哪种不满足规范要求? 为什么? (A) 当电网发生故障快速切断后，不脱网连接运行的光伏电站自故障清除时刻开始，以至少30%额定功率/秒的功率变化率恢复到正常发电状态 (B) 并网点母线电压为127?137kV之间，光伏电站应至少连续运行10s (C) 电网频率升至50.6Hz时，光伏电站应立即终止向电网线路送电 (D) 并网点母线电压突降至37kV时，光伏电站应至少保持不脱网连续运行1. 1s

选项

答案 D

解析《光伏发电站接入电力系统技术规定》(GB/T 19964—2012)。第8.3条:对电力系统故障期间没有脱网的光伏发电站，其有功功率在故障清除后应快速恢复，自故障清除时刻开始，以至少30%额定功率/秒的功率变化率恢复至正常发电状态。A正确。第9.1条及表2:l.lP.u. T第9.3条及表3: >50.5Hz，立刻终止向电网线路送电。C正确。第8.1条及图2:87kV，约为0.76p. u.，光伏电站应至少保持不脱网连续运行约1.7s。D 错误。
