问题某地区计算建设一座40MW，并网型光伏电站，分成40个1MW发电单元，经过逆变、升压、汇流后，由4条汇集线路接至35kV配电装置，再经1台主变压器升压至110kV,通过一回110kV线路接入电网。接线示意图见下图。

若该光伏电站1000kVA分裂升压变短路阻抗为6. 5%，40MVA(110/35kV)主变短路阻抗为10.5%，110kV并网线路长度为13km，采用300mm2架空线，电抗按0.3IV km考虑。在不考虑汇集线路及逆变器的无功调节能力，不计变压器空载电流条件下，该站需要安装的动态容性无功补偿容量应为下列哪项数值？ (A)7.1Mvar (B)4.5Mvar (C)5.8Mvar (D)7.3Mvar

选项

答案 C

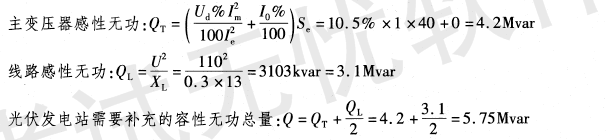

解析光伏发电站接入电力系统技术规定》（GB/T 19964—2012)第6.2.3条。第6.2. 3-a)条:容性无功容量能够补偿光伏发电站满发时站内汇集线路、主变压器的感性无功及光伏发电站送出线路的一半感性无功之和。题干中要求不考虑汇集线路及逆变器的无功调节能力，则只需考虑主变压器和线路的感性无功负荷。依据《电力工程电气设计手册》（电气一次部分）P476式(9-2)，不计变压器空载电流，则I0=0A
