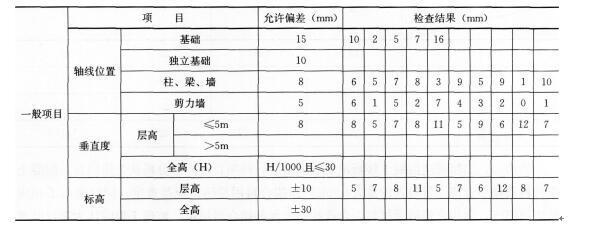

问题某办公楼工程，建筑面积45000m2，钢筋混凝土框架一剪力墙结构，地下1层，地上12层，层高5m，抗震等级一级。填充墙采用加气混凝土砌块。地下工程防水为混凝土自防水和外粘卷材防水。施工过程中，发生了下列事件：事件一：项目部按规定向监理工程师提交调直后HRB400Eφ12钢筋复试报告，主要检测数据为：抗拉强度实测值561N/mm2，屈服强度实测值460N/mm2，实测重量0．816kg/m(HRIM00Eφ12钢筋：屈服强度标准值400N/mm2，极限强度标准值540N/mm2，理论重量0．888kg/m)。事件二：五层某施工段现浇结构尺寸检验批验收表(部分)如下：

事件三：监理工程师巡视第四层填充墙砌筑施工现场时，发现所有加气混凝土砌块填充墙墙体均直接从结构楼面开始砌筑，砌筑到梁底并间歇7d再将其补砌挤紧。事件四：在地下防水工程质量检查验收时，监理工程师对防水混凝土强度、抗渗性能和细部节点构造进行了检查，提出了整改要求。问题： 1．事件一中，计算钢筋的强屈比、屈强比(超屈比)、重量偏差(保留两位小数)，并根据计算结果分别判断该指标是否符合要求。 2．事件二中，指出验收表中的错误，计算表中正确数据的允许偏差合格率。 3．根据《砌体结构工程施工质量验收规范》GB50203--2011，指出事件三中填充墙砌筑过程中的错误做法，并分别写出正确做法。 4．事件四中，地下工程防水分为几个等级?I级防水的标准是什么?防水混凝土验收时，需要检查哪些部位的设置和构造做法?

选项

答案

解析 1．(1)强屈比=561/460=1．22<1．25，不符合要求。 (2)屈强比(超屈比)=460/400=1．15<1．30，符合要求。 (3)钢筋重量偏差=(0．888-0．816)/0．888*100％=8．11％>8％，不符合要求。 (1)钢筋的强屈比即抗拉强度与屈服强度之比，是评价钢材使用可靠性的一个参数。强屈比愈大，钢材受力超过屈服点工作时的可靠性越大，安全性越高；但强屈比太大，钢材强度利用率偏低，浪费材料。

根据《混凝土结构工程施工质量验收规范》GB50204--2015第5．2．3条之规定，“一、二、三级抗震设计构件中的纵向受力钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1．25”。1．22<1．25，由此，强屈比指标不符合要求。 (2)钢筋的屈强比即钢筋屈服强度实测值与屈服强度标准值的比值，也称超屈比。这一指标主要是考核钢筋的材质，如果钢筋的屈服强度过高，钢筋的材质就发生了变化。

根据《混凝土结构工程施工质量验收规范》GB50204--2015第5．2．3条之规定，“一、二、三级抗震设计构件中的纵向受力钢筋的屈服强度实测值与屈服强度标准值的比值不应大于1．30”。1．15<1．30，由此，屈强比指标符合要求。 (3)近年来，瘦身钢筋问题在业界时有发生，故需考生引起重视。

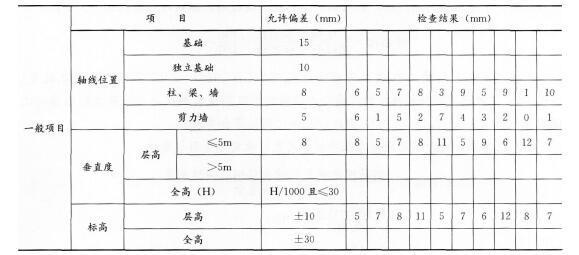

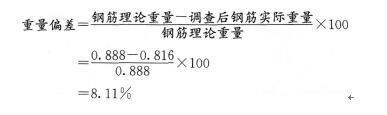

根据《混凝土结构工程施工质量验收规范》GB50204--2015第5．3．4条第3款之规定，直径6～12mm的钢筋(非I级钢)其重量偏差应≤8％。8．11％>8％，由此，钢筋重量偏差不符合要求。特别说明：提问中明确保留两位小数，提醒读者考试时一定要注意小数位数问题。 2．(1)表中存在的错误是： ①有基础项(或不应有基础项数据)。 ②垂直度中，没有评定全高(或全高应参加评定)。 ③标高项中，没有评定全高(全高应参加评定)。 (2)允许偏差合格率=30/40*100％=75％。此题考核现场检验批管理与验收的基础知识，对于每一个合格的工程技术或管理人员来说，应该都有过现场管理经验，此题其实不难。 (1)首先要仔细审题，该检验批验收表为地上五层的某施工段数据，所以，检验批验收表中基础项不应该有数据。在题干设置时，故意在基础项中只给出了部分数据，这一点迷惑性很大，考生很容易被误导认为基础项数据不全。 (2)对于垂直度检查，其中有两处缺项，一为层高(>5m)，一为全高(H)。针对层高，每一个楼层有且仅有一种情况，要么≤5m，要么>5m。当≤5m栏中有验收数据时，即表明第五层层高不可能>5m，所有从事过现场管理的读者，这一项均不可能判断失误。针对全高(H)，无论哪一层，均应进行检查验收。 (3)标高项中的全高缺项，同理，无论哪一层，此项也应进行检查验收。 (4)关于检验批验收表合格率计算，解析如下：原表中有效数据如下：

有效数据共计：10个*4栏=40个，其中合格数据：7+8+7+8=30个，故验收表合格率为30/40*100％=75％。 3．事件三中填充墙砌筑过程的错误之处和正确做法分别如下：错误一：加气混凝土砌块墙体直接从结构楼面开始砌筑；正确做法：厨房、卫生间、浴室等处墙底部宜现浇混凝土坎台(或砌筑烧结普通砖、多孔砖、普通混凝土小型空心砌块)，高度宜为150mm。错误二：砌筑到梁底并间歇7d再将其补砌挤紧；正确做法：至少间歇14d后再进行补砌挤紧。根据《砌体结构工程施工质量验收规范》GB50203--2011第9．1．6条之规定，在厨房、卫生间、浴室等处采用轻骨料混凝土小型空心砌块、蒸压加气混凝土砌块砌筑墙体时，墙底部宜现浇混凝土坎台，其高度宜为150ram。根据《砌体结构工程施工质量验收规范》GB50203--2011第9．1．9条之规定，填充墙砌体砌筑是，应待承重主体结构检验批验收合格后进行。填充墙与承重主体结构间的空(缝)隙部位施工，应在填充墙砌筑14d后进行。 4．(1)地下工程防水等级分为四级。 (2)工级防水的标准是：不允许渗水，结构表面无湿渍。 (3)防水混凝土验收时，应检查变形缝、施工缝、后浇带、穿墙管道、埋设件等设置和构造做法。根据《地下防水工程质量验收规范》GB50208--2011第3．0．1条规定，地下工程的防水等级标准如下：

由上表可知，地下工程防水分为四个等级，其中一级防水的标准是：不允许渗水，结构表面无湿渍。针对地下工程防水混凝土结构的重点检查部位，在《地下防水工程质量验收规范》GB50208—2011第4．1．16条中强调如下：防水混凝土结构的施工缝、变形缝、后浇带、穿墙管、埋设件等设置和构造必须符合设计要求。
