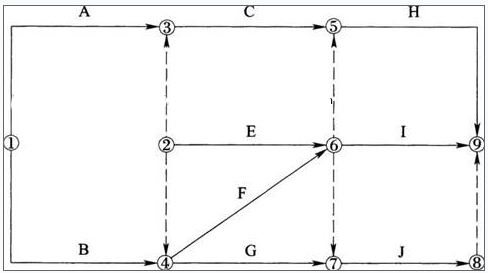

问题 某分部工程的双代号网络计划如下图所示,图中的绘制错误有(  )。
选项 A.有多个终点节点 B.有多个起点节点 C.出现循环回路 D.有多余的虚工作 E.节点编号有误
答案 BDE
解析 此题考查双代号网络计划绘制规则。该网络计划绘制错误有:选项B有两个起点节点①②;选项D的⑧→⑨虚工作为多余虚工作;选项E的⑥→⑤虚工作节点编号有误,其箭尾节点编号大于箭头节点编号。
