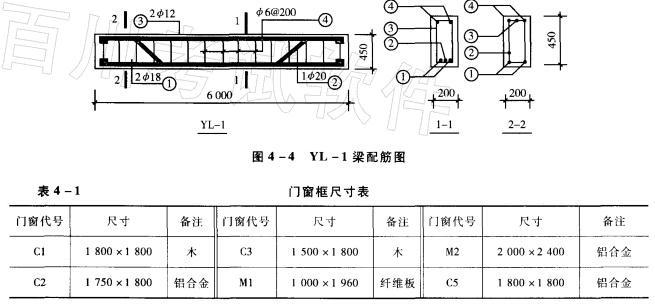

问题试计算图4-4所示某工程现浇YL-1矩形单梁（C30）的钢筋工程量（净用量）。 YL-1由4个编号的钢筋组成，按其形状可分为直筋、弯起钢筋（弯起角度为45°)和箍筋三种，均为I级（HPP235）钢筋。其中①号、②号钢筋、③号钢筋两端有半圆弯钩。

选项

答案

解析解：（1）直筋计算钢筋端头混凝土保护层厚度为25 mm。则 ①号钢筋长度=6 000 -2×25 +6. 25×18×2 =6 175 (mm) ③号钢筋长度=6 000 -2×25 +6. 25×l2×2 =6 100 （mm） (2)弯起钢筋 ②号钢筋的弯起坡度为45°,钢筋端头、受拉、压区保护层厚度均为25mm，则: ②号钢筋长度=6 000 -2×25 +0.414×(450 -2×25)×2 +6.25×20×2 =6 531 (mm) (3)箍筋雜筋计算长度=构件周长=(200 +450)×2 = 1 300 ( mm) 箍筋个数=(构件长度-混凝土保护层)/箍筋间距+ 1 = (6 000 - 25×2)/200+1 =31（根） (4)钢筋总长度 Φ18 (①号）钢筋总长度=6 175×2 =12 350 (mm) Φ20 (②号）钢筋总长度=6 531×1 = 6 531 (mm) Φ12 (③号）钢筋总长度=6 120×2 = 12 240 (mm) Φ6 (④号）钢筋总长度=1 300×31 =40 300 (mm)
