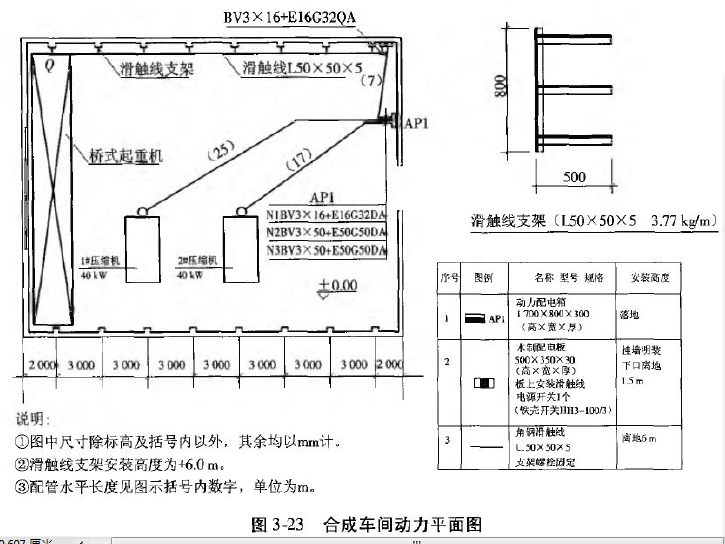

问题 B--Ⅲ.电气安装工程背景资料：某化工厂合成车间动力安装工程，如图3-23 所示。

①API 为定型动力配电箱，电源由室外电缆引入，基础型钢采用10#槽钢（单位重量为10kg/m）。 ②所有埋地管标髙均为-0.2m，其至

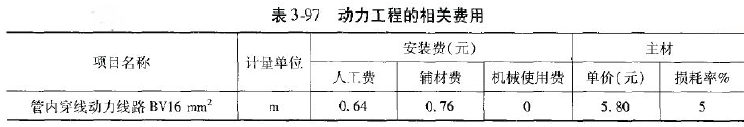

选项 API 动力配电箱出口处的管口高出地坪0.1m。设备基础顶标高为+0.5m，埋地管管口高出基础顶面0.1m，导线出管口后的预留长度为1m，并安装1 根同口径0.8m 长的金属软管。 ③木制配电板引至滑触线的管、线与其电源管、线相同，其至滑触线处管口标高为+6m，导线出管口后的预留长度为1m。 ④滑触线支架采用螺栓固定，两端设置信号灯。滑触线伸出两端支架的长度为1m。 ⑤表3-97 中数据为计算该动力工程的相关费用：

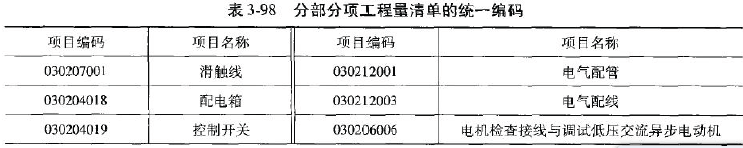

管理费和利润分别按人工费的55%和45%计。 ⑥分部分项工程量清单的统一编码见表3-98。

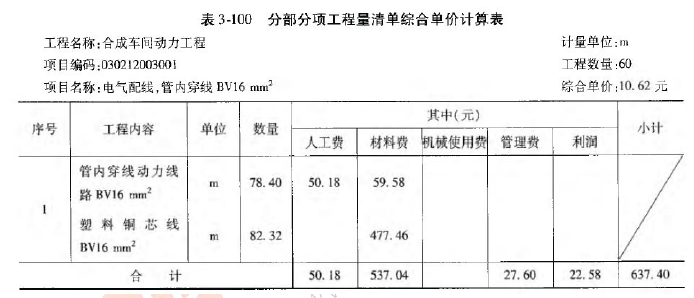

问题： 1.根据图示内容和《建设工程工程量清单计价规范》的规定，计算相关工程量和编制分部分项工程量清单。列式计算将配管、配线和滑触线的工程量，并填写“分部分项工程量清单”。 2.假设管内穿线BV16mm2 的清单工程量为60m，依据上述相关费用计算该项目的综合单价，并填入“分部分项工程量清单综合单价计算表”。（注：计算过程和结果均保留2 位小数。）

答案

解析问题1：【解题要点】钢管、导线、滑触线等工程量的计算应注意不要遗漏、不要重复。【解题过程】 ①钢管032 工程量计算：（0.1+0.2+7+0.2+1.5）+（6-1.5-0.5）=9+4=13.00m ②钢管+50 工程量计算： 25+17+（0.2+0.5+0.1+0.2+0.1）*2=42+2.2=44.20m ③导线BV16mm2 工程量计算： 13*4=52.00m ④导线BV50mm2 工程量计算： 44.2*4=176.80m ⑤角钢滑触线L50*50*5 工程量计算：（7*3+1+1）*3=69.00m

问题2：【解题要点】综合单价的形成过程中，应注意电气配线管内穿线工程数量的确定过程，如损耗率、预留线等。【解题过程】
