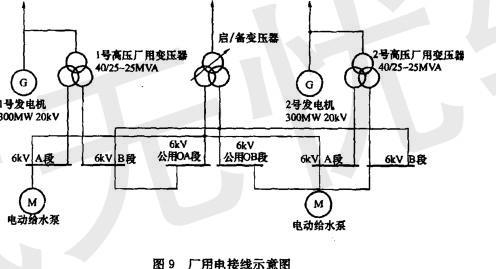

问题某2X300MW火力发电厂厂用电系统采用6kV和380V两级电压，其中每台机组设A、B两段6kV工作段，全厂设01A、OlB两段6kV公用段，考虑公用段工作电源取自1、2号机组6kV工作段，备用电源取自启动/备用变压器。见示意图9。每台机组设一台电动给水泵，都接于机组6kV工作A段，髙压厂用分裂变压器容量为：40/25—25MVA（无载调压）。

条件同（1）题，且1号机6kVA段计算负荷：19520kVA （2号机相同）电动给水泵额定容量为5000kW；B段计算负荷：20360kV6A（2号机为20450kVA）；试确定髙压厂用变压器的阻抗电压（％）范围（启动电压计算只考虑正常最大一台电动机启动，最大电动机ηdcosφd=0.8）为（）。

选项 A.13%~17%； B.14%~18%； C.15%~19%； D.16%~20%。

答案 D

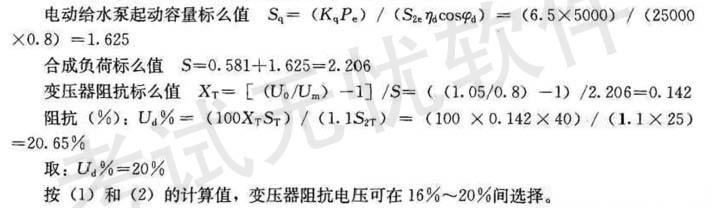

解析解答过程：按启动电压计算确定变压器阻抗的上限。根据题意。计算过程只考虑正常最大一台电动机启动。按规程，最大一台电动机启动时，高压厂用母线电压不应低于80%。电动给水泵是机组最大电动机，它接于6kV工作A段，因此按A段计算。电动给水泵起动前A段已带负荷标么值S1=14520/25000=0.581
