某500kV变电站已知系统阻抗和变压器参数如图4所示，站址位于一块荒地上，围墙外面有水塘。若变电站接地网的接地电阻实测值为0.5Ω，接地电阻值未...

作者: tihaiku 人气: - 评论: 0

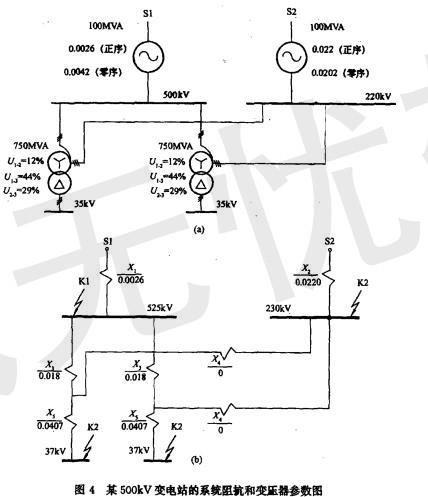

问题某500kV变电站已知系统阻抗和变压器参数如图4所示，站址位于一块荒地上，围墙外面有水塘。

若变电站接地网的接地电阻实测值为0.5Ω，接地电阻值未达到0.11Ω目标要求值，需要采取措施降阻，试分析以下降阻措施可行的是（）。

选项 A.因为围墙外有水塘，可采用引外接地网； B.扩大接地网面积到围墙外2m变电站的征地红线范围内 C.在地网中心地带设里深井接地极； D.在地网内増加打入2.5m短垂直接地极。

答案 A

解析答案分析：根据变电站的条件：扩大接地网面积到围墙外2m变电站的征地红线范围内，接地网已经出了围墙，运行安全性差；在地网中心地带设置深井接地极，投资大，效果不好；在地网内增加打人2.5m短垂直接地极，效果差，所以选择答案A。
