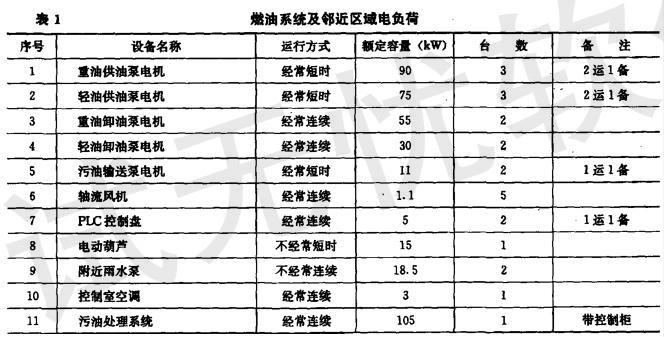

问题某8X125MW燃煤机组设置有燃油系统，燃油系统及邻近区域电负荷如表1,所有电机的启动电流倍数均为7,功率因数均为0.8。以上负荷均按II类负荷。

经计算，PC上向MCC供电的回路的工作电流为500A，采用框架式断路器，断路器额定电流In=630A，其短路短延时整定电流值可为In的2、3、4、6、8、10倍，MCC上引接的最大电机为55kW，MCC电源进线处短路时的短路电流为4kA，框架断路器的短路短延时整定值倍数选择（）。

选项 A.2、3、4倍均可； B.3、4倍均可； C.3、4、6倍均可； D.3~10倍均可。

答案 B

解析根据《火力发电厂厂用电设计技术规定》（DL/T 5153—2002）附录Q计算。Iz≥1.35（IQ+ΣIqi=1.35（7X2X55+500-2X55）=1566（A）。按短路灵敏性校验，IZ≤I/1.5=4000/1.5=2666（A）。故3倍和4倍整定值满足条件。
