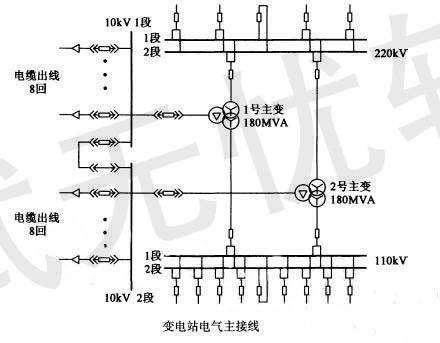

问题某电网规划建设一座220kV变电所，安装2台主变压器，三相电压为 220/110/10kV，220kV、110kV为双母线接线，10kV为单母线分段接线。220kV出线4回，10kV电缆出线16回，每回长2km。110kV出线无电源。电气主接线如图所示。

请回答下列问题：如该变电所220kV屋外配电装置采用φ120/110【铝镁系（LDRE）】管形母线，远景220kV母线最大穿越功率为900MVA，在计及日照（环境温度35℃，海拔高度1000m以下）条件下，请计算220kV管形母线长期允许载流量最接近下列哪项数值？是否满足要求？并说明理由。（）（A）2317A，不满足要求（B）2503A，满足要求（C）2663A，满足要求（D）2831A，满足要求

选项

答案 A

解析《导体和电器选择设计技术规定》（DL/T 5222-2005）附录D，表D.2及表 D.11。表D.2，φ120/110【LDRE】管型母线载流量：I" = 2663A 表D.11，综合校正系数K=0.87，则管型母线实际载流量：I = KI' =0. 87 x 2663 =2317A 《电力工程电气设计手册》（电气一次部分）P232表6-3。持续工作电流为：

，因此该管形母线不满足使用要求。注：穿越功率指作为中间变电站高压侧（电源侧）存在出线负荷，即经该变电站高压母线向相同电压等级的其他变电站提供电源，则这个出线上的负荷就是穿越功率。所谓穿越功率，是因为这部分负荷没有被变压器转移到低压侧，而是直接从高压侧穿越走了。按持续工作电流计算选择主变高压母线时，母线容量选择不再是变压器容量，而是通流容量，即通流容量=本站主变容量+穿越功率。题目明确了母线“最大”穿越功率值一般应为流通容量，不需再加本站负荷。补充一点，若该变电站为终端变电站，一般不考虑穿越功率，若终端变电站规划有新建相同电压等级的其他变电站，且需经过该变电站高压母线获得电源，则在设计时，其高压母线时需考虑穿越功率。
