某125MW火电机组低压厂变回路从6kV厂用工作段母线引接，该母线短路电流周期分量起始值为28kA。低压厂变为油浸自冷式三相变压器，参数为：Se=1000...

作者: tihaiku 人气: - 评论: 0

问题某125MW火电机组低压厂变回路从6kV厂用工作段母线引接，该母线短路电流周期分量起始值为28k

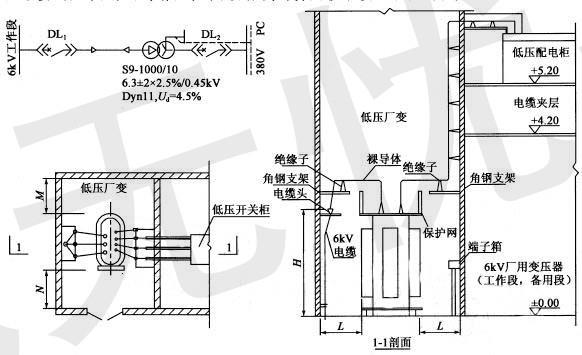

选项 A。低压厂变为油浸自冷式三相变压器，参数为：Se=1000kVA，Ue=6.3/0.4kV，阻抗电压Ud=4.5%，接线组别Dyn11，额定负载的短路损耗Pd=10kW。DL1为6kV真空断路器，开断时间为60ms；DL2为0.4kV空气断路器。该变压器高压侧至6kV开关柜用电缆连接；低压侧0.4kV至开关柜用硬导体连接，该段硬导体每相阻抗为Zm=（0.15+j0.4）mΩ；中性点直接接地，低压厂变设主保护和后备保护，主保护动作时间为20ms，后备保护动作时间为300ms，低压厂变回路接线及布置见图，请回答下列问题（计算题按最接近数值选项）。

已知环境温度40t，电缆热稳定系数C=140，试计算该变压器回路6kV交联聚乙烯铜芯电缆的最小截面为：（）（A）3x120mm2 （B）3x95mm2 （C）3x70mm2 （D）3x50mm2

答案 A

解析《电力工程电缆设计规范》（GB50217-2007）第3.7.8-4条和附录E式（E.1.1-1）。第3.7.8-4条：短路作用时间，应取保护动作时间与断路器开断时间之和。对电动机等直馈线，保护动作时间应取主保护时间；其他情况，宜取后备保护时间。短路电流持续时间：t=300+60=360ms=0.36s 电缆短路热稳定校验：

注：本题难点在于确定短路电流持续时间，由于此题导体为电缆，因此不建议引用《导体和电器选择设计技术规定》（DL/T5222-2005）第5.0.13条，或《3?110kV高压配电装置设计规范》（GB50060-2008）第4.1.4条。
