某110/10kV变电所，两台主变，两回110kV电源进线。110kV主接线为内桥接线，10kV为单母线分段接线（分列运行），电气主接线见图。110kV桥...

作者: tihaiku 人气: - 评论: 0

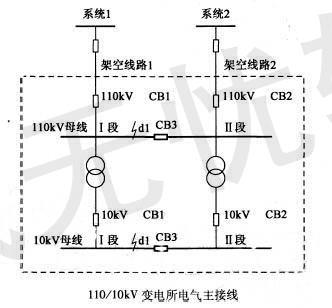

问题某110/10kV变电所，两台主变，两回110kV电源进线。110kV主接线为内桥接线，10kV为单母线分段接线（分列运行），电气主接线见图。110kV桥开关和10kV分段开关均装设备用电源自动投入装置。系统1和系统2均为无穷大系统。架空线路1长70km，架空线路2长30km。该变电所主变压器负载率不超过60%，系统基准容量为100MV

选项 A。请回答下列问题。

假设主变压器容量为31500kVA，电抗百分比Uk=10.5%，110kV架空线路电抗0.4Ω/km。请计算10kV1号母线最大三相短路电流接近下列哪项数值？（）（A）10.07kA（B）12.97kA （C）13.86kA（D）21.33kA

答案 B

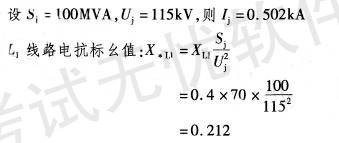

解析《电力工程电气设计手册》（电气一次部分）P120表4-1和表4-2、式（4-10）及P129式（4-20）。由于线路2的电抗明显较线路1小，题干中10kV母线分裂运行，当系统1线路检修或故障时，最大短路电流的运行状况如右图所示。

注：题干中已明确10kV侧母线分裂运行。此题与2011年供配电专业考试案例分析试题（上午卷）第12题类似，可对比做答。
