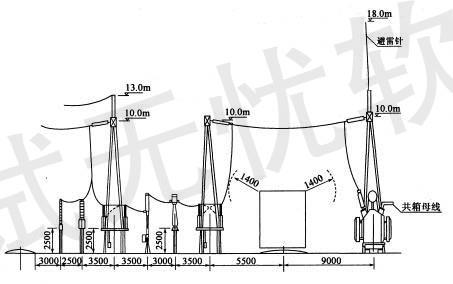

问题某风电场升压站的110kV主接线釆用变压器线路组接线，一台主变压器容量为100MVA,主变压器短路阻抗10.5%，110kV配电装置釆用屋外敞开式，升压站地处1000m以下，站区属多雷区。图为风压站的断面图，该站的土壤电阻率ρ=500Ω·m，请问图中布置上有几处设计错误？并简要说明原因。（） (A)1处（B)2处 (C)3处（D)4处

选项

答案 C

解析《高压配电装置设计技术规程》（DL/T5352—2006)第8.1.1条及表8.1.1。 1)第5.1.7条：设备运输时，其设备外廓至无遮拦带电部分之间的距离为B1，即1750mm。 2)参考图8.1.1-3:电流互感器与断路器位置有误，隔离开关出线后应先接断路器，再接入电流互感器。《交流电气装置的过电压保护和绝缘配合》（DL/T620—1997)第7.1.8条。 3)第7.1.8条：当土壤电阻率大于350Ω·m时，变压器门型架构上不允许装设避雷针、避雷线。注:《导体和电器选择设计技术规定》（DL/T5222—2005)第7.5.3条之条文说明，共箱封闭母线主要用于单机容量为200MW及以上的发电厂的厂用回路，但此要求并无排他性。
