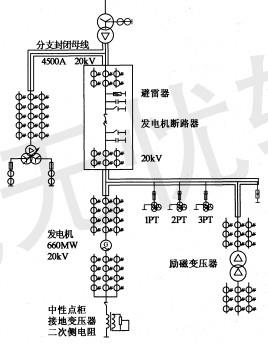

问题某600MW汽轮发电机组，其电气接线如图所示。

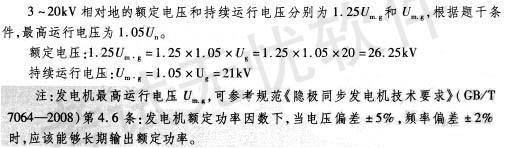

发电机额定电压为UN=20kV，最高运行电压1.05UN，已知当发电机出口发生短路时，发电机至短路点的最大故幛电流为114kA,系统至短路点的最大故障电流为102kA,发电机系统单相对地电容电流为6A，釆用发电机中性点经单相变压器二次侧电阻接地的方式，其二次侧电压为220V,根据上述已知条件，回答下列问题。电气接线图中发电机出口断路器的系统侧装设有一组避雷器，计算确定这组避雷器的额定电压和持续运行电压应取下列哪项数值？（假定主变低压侧系统最高电压不超过发电机最高运行电压）（）（A）21kV,16.8kV （B）26.25kV,21kV （C）28.98kV,23.1kV （D）28.98kV,21kV
