问题某单回路220kV架空送电路，其导线参数如下表: 导线型号每米质量P (kg/m) 外径d (mm) 截面S (mm2 ) 破坏强度Tp (N) 弹性模量E (N/mm2 ) 线膨胀系数 (1/℃） LGJ-400/50 1.511 27.63 451.55 117230 69000 19.3×10-6 GJ-60 0.4751 10 59.69 68226 185000 11.5×10-6 本工程的气象条件如下表：序号条件风速（m/s) 履冰厚度（mm）气温（℃） 1 低温 0 0 -40 2 平均 0 0 -5 3 大风 30 0 -5 4 履冰 10 10 -5 5 高温 0 0 40 本线路需跨越同行河流，两岸是陡崖。两岸塔位A和B分别高出最高航行水位110. 8m和25.1m,档距为800m。桅杆高出水面35.2m,安全距离为3.0m,绝缘子串长为2.5m。导线最高气温时，最低点张力为26. 87kN。两岸跨越直线塔的呼称高度相同。（提示:g=9.81) 若最高气温时弧垂最低点距A点的水平距离为600m，该点弧垂为33m，为满足跨河的安全距离要求,A和B处直线塔的呼称高度至少为下列哪项数值？ (A)17.1m (B)27.2m (C)24.2m (D)24.7m

选项

答案 B

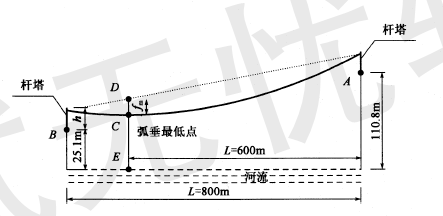

解析《电力工程高压送电线路设计手册》（第二版）P602,2杆塔定位高度关于呼称高的公式。首先设两点杆塔呼称高为h，如图所示，根据相似三角形原理（三角形未画出），可计算hDE

导线最小水平线间距离:hDE =25.1+h-λ+ (110.8—25.1) x (800-600)/800=25.1+h- 2.5+21.425 根据呼称高公式，hDE需满足安全距离，则：hDE=35.2 + 3 + 33 = 25.1 +h-2.5 + 21.425 计算可知，杆塔呼称高4 =27.175m 注:呼称高公式中的δ，即考虑各种误差而采取的定位裕度，在各年考试中均未考虑。
