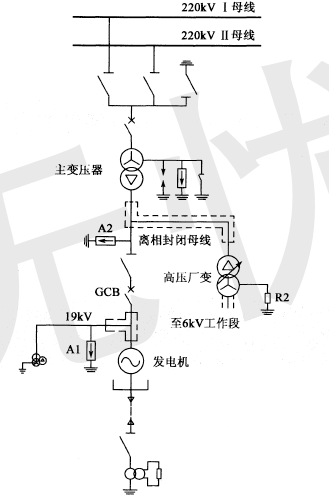

问题某调峰电厂安装有2台单机容量为300MW机组，以220kV电压接入电力系统，3回220kV架空出线的送出能力满足n-1要求，220kV升压站为双母线接线，管母中型布置。单元机组接线如下图所示：

发电机额定电压为19kV，发电机与变压器之间装设发电机出口断路器GCB,发电机中性点为高阻接地，高压厂用工作变压器接于主变压器低压侧与发电机出口断路器之间，高压厂用电额定电压为6kV,6kV系统中性点为高阻接地。若平面布置图中避雷针P的独立接地装置由2根长12m、截面100 x 10mm的镀锌扁铁交叉焊接成十字形水平接地极构成，埋深2m，该处土壤电阻率为150Ω? m。请计算该独立接地装置接地电阻值最接近下列哪项数值？ (A)9.5Ω (B)4.0Ω (C)2.6Ω (D)16Ω

选项

答案 A

解析《交流电气装置的接地设计规范》（GB/T 50065—2011)附录A第A.0.2条。 Rh=ρ/2πL(lnL2/hd+A)=150/2πxl(2x12)[ln(2x12)2/2x0.1/2+ 0.89] =9.5Ω 注：与上午接地题目采用同一个公式，题目重复，在同一年度考试中较为少见。
