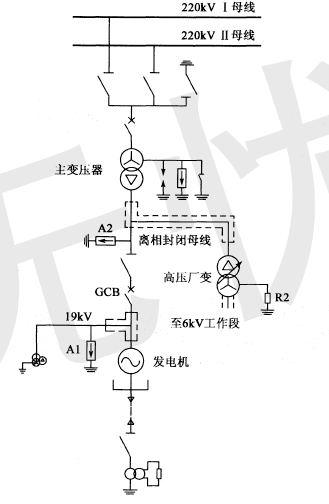

问题某调峰电厂安装有2台单机容量为300MW机组，以220kV电压接入电力系统，3回220kV架空出线的送出能力满足n-1要求，220kV升压站为双母线接线，管母中型布置。单元机组接线如下图所示：

发电机额定电压为19kV，发电机与变压器之间装设发电机出口断路器GCB,发电机中性点为高阻接地，高压厂用工作变压器接于主变压器低压侧与发电机出口断路器之间，高压厂用电额定电压为6kV,6kV系统中性点为高阻接地。若发电机的最高运行电压为其额定电压的1.05倍，高压厂变高压侧最高电压为20kV，请计算无间隙金属氧化物避雷A1、A2的额定电压最接近下列哪组数值？ (A)14.36kV,16kV (B)19.95kV,20kV (C)19.95kV,22kV (D)24.94kV,27.60kV

选项

答案 D

解析《交流电气装置的过电压保护和绝缘配合》（DL/T 620—1997)第5.3.4条及表3。发电机中性点为高阻接地，避雷器A1额定电压： Uel =1.25U m.g = 1.25 x 1.05 x 19 =24.94kV 避雷器A2 额定电压：Ue2 =1.38Um =1.38 x20 =27.6kV
