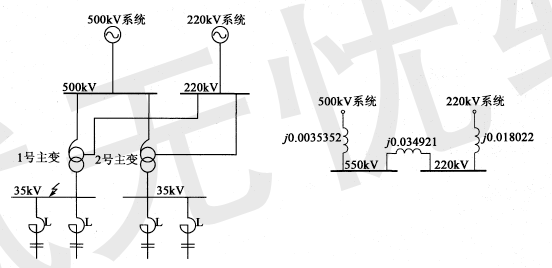

问题某地区拟建一座500kV变电站，海拔高度不超过100m，环境年最高温+40℃，年最低温度-25℃，其500kV侧、220kV侧各自与系统相连。该站远景规模为:4x750MVA主变压器，6回500kV出线，14回220kV出线，351kV侧安装有无功补偿装置。本期建设规模为:2台750MVA主变压器，4回500kV出线，8回220kV出线，35kV侧安装若干无功补偿装置。其电气主接线简图及系统短路电抗图（Sj = 100MVA)如下：

该变电站的主变压器采用单相无励磁调压自耦变压器组，其电气参数如下: 电压比：525/√3/230/√3±2x2.5%/35kV 容量比:250MVA/250MW/66.7MVA 接线组别:YNadll 阻抗（以 250MVA 为基准）：U dl_2% =11.8，Udl_3% =49.47 Ud2_3%=34.52 如该变电站中，35kV电容器单组容量为60000kvar，计算其网络断路器的长期允许电流最小不应小于下列哪项数值？ (A)989.8A (B) 1287A (C)2000

选项 A (D) 2500A

答案 B

解析《并联电容器装置设计规范》（GB 50227—2008)第5.1.3条。第5.1.3条:并联电容器装置总回路和分组回路的电器导体选择时，回路工作电流应按稳态过电流最大值确定，过电流倍数应为回路额定电流的1.3倍。回路长期允许电流:In=1.3Ic =1.3 x60000/√3x35= 1287A
