下列网络接线如图所示，元件参数标幺值如图所示，f点发生三相短路时各发电机对短路点的转移阻抗及短路电流标幺值分别为（）。 A. 0. 4，0. 4，5 ...

作者: tihaiku 人气: - 评论: 0

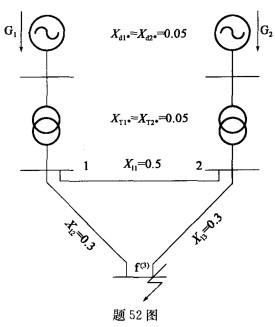

问题下列网络接线如图所示，元件参数标幺值如图所示，f点发生三相短路时各发电机对短路点的转移阻抗及短路电流标幺值分别为（）。

选项 A. 0. 4，0. 4，5 B. 0. 45，0. 45，4. 44 C. 0. 35，0. 35，5. 71 D. 0.2，0. 2，10

答案 A

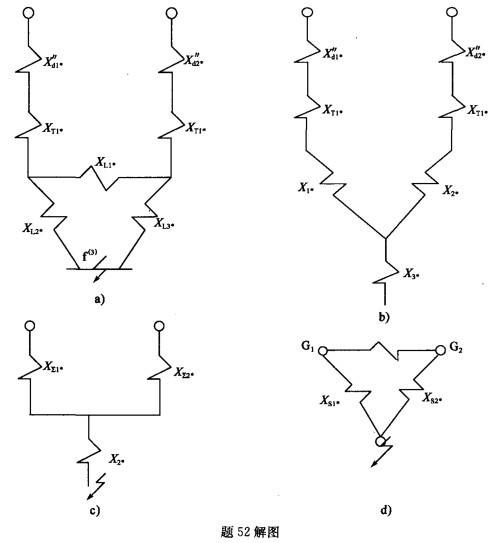

解析解如图a)所示，先求转移阻抗。作Y-△变换，如图b)、c)所示，得：

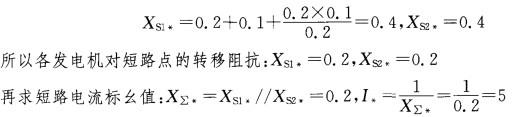

继续变换，如图d)所示求转移阻抗。

答案：A
