某车间为了提高产品合格率，由几名技术人员和工人组成一个QC小组。当发现没有明显差异后，小组成员又按照不合格项目分别进行统计，绘制出图，但大家很快发现该...

作者: rantiku 人气: - 评论: 0

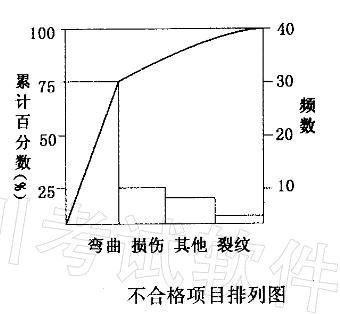

问题某车间为了提高产品合格率，由几名技术人员和工人组成一个QC小组。当发现没有明显差异后，小组成员又按照不合格项目分别进行统计，绘制出图，但大家很快发现该图中明显存在问题，其中有（）。

A.纵轴左右颠倒 B.帕累托曲线绘制错误 C.横轴上下颠倒 D.项目排列顺序错误

选项

答案 AD

解析排列图的绘制中，左边为纵轴，标上件数（频数）的刻度，最大刻度为总件数（总频数）；右边为纵轴，标上比率（频率）的刻度，最大刻度为100%。左边总频数的刻度与右边总频率的刻度（100%）高度相等。横轴上将频数从大到小依次列出各项。“其他”项的数据应该排列在最后。
