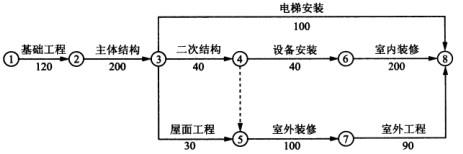

问题某建筑工程，建筑面积3.8万m2，地下1层，地上1 6层。施工单位（简称“乙方”）与建设单位（简称“甲方”）签订了施工总承包合同，合同工期600天。网络计划示意图如图3 -5 -9所示。

【问题】 1．网络计划中-确定关键线路的方法有哪几种？ 2．用文字或符号标出该网络计划的关键线路．总工期是多少？

选项

答案

解析 1．关键线路是指网络图中从起点节点到终点节点的各条线路中，持续时间最长的路径。在网络图的计算工期等于计划工期的情况下，关键线路的总时差等于零，即该路径上的所有工作的总时差均等于零。确定关键线路方法主要有： (1)线路最长法。采用列举的方式，分别计算网络图中每条线路的时间长度，以时间长度最大的为关键线路。 (2)时差最小法。网络图中总时差最小的线路为关键线路，特别地，当计划工期等于计算工期时，关键线路的总时差为零，因此由总时差等于零的工作组成的路径即为关键线路。 2．该网络计划图，线路比较少，可以采用线路最长法确定关键线路。在该网络计划中，有四条线路： (1)①一②—③—④一⑥—⑧；该线路上时间为：120 +200 +40 +40 +200=600（天）。 (2)①—②—③一⑧；该线路上的时间为：120 +200+100 =420（天）。 (3)①一②—③一⑤一⑦—⑧；该线路上时间为：120 +200 +30+100 +90 =540（天）。 (4)①—②一③—④—⑤一⑦一⑧；该线路上时间为：120 +200 +40+100 +90=550（天）。上述四条线路上时间最长的线路即关键线路，所以该网络计划的关键线路为：①—②一③一④一⑥一⑧，总工期为600天。
