图示的某铁路隧道的端墙洞门墙高8.5m，最危险破裂面与竖直面的夹角ω＝38°，墙背面倾角α=10°，仰坡倾角ε=34°，墙背距仰坡坡脚a=2.0m。墙后土...

作者: tihaiku 人气: - 评论: 0

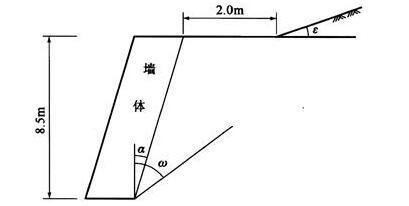

问题图示的某铁路隧道的端墙洞门墙高8.5m，最危险破裂面与竖直面的夹角ω＝38°，墙背面倾角α=10°，仰坡倾角ε=34°，墙背距仰坡坡脚a=2.0m。墙后土体重度γ=22kN／m3，内摩擦角φ=40°，取洞门墙体计算条宽度为1m，作用在墙体上的土压力是下列哪个选项？（　　）

选项 A、81kN B、119kN C、148kN D、175kN

答案 A

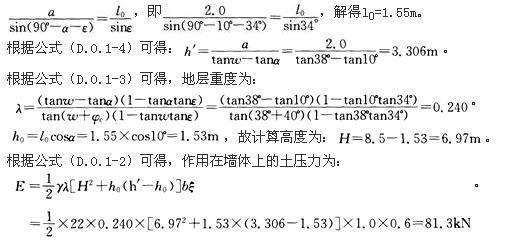

解析根据《铁路隧道设计规范》（TB 10003—2005）附录D计算，将仰坡线伸交于墙背，由所形成的小三角形几何关系（正弦定理）计算h0：
