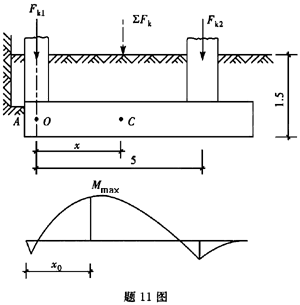

问题某柱下联合基础，作用在柱上的荷载效应标准值Fk1=1000kN，Fk2＝1500kN，地基承载力特征值fa＝190kPa，柱尺寸0.3m×0.3m，如图所示。则基础的尺寸和基础截面最大负弯矩分别为( )。

A6.3m×2.5m，-1498.5kN B6.3m×2.5m，-1562.5kN C5.0m×2.5m，-1498.5kN D5.0m×2.5m，-1562.5kN

选项

答案 A

解析求Fk1和Fk2的合力作用点C与O点的距离x (1000+1500)x=1500×5 为使基底反力均匀分布，合力作用点应通过基础中心，基础长度 ι=2×(3+0.15)＝6.3m 基础宽度基础尺寸为长×宽=6.3m×2.5m 基础纵向海米净反力设最大负弯矩截面与A点距离为x0，该截面剪力为0 535.7x0-1000×1.35=0 x0＝2.52m 最大负弯矩
