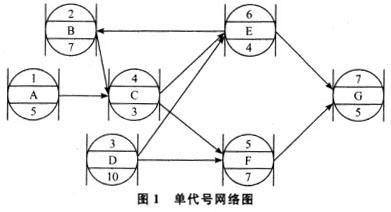

问题下列单代号网络图中，违反绘图规则的错误地方有()。

选项 A:箭线交叉 B:出现循环回路 C:没有设置虚拟的起点工作 D:没有设置虚拟的终点工作 E:节点编号顺序颠倒

答案 ABC

解析单代号网络图的绘图规则：(1)单代号网络图必须正确表达已确定的逻辑关系。(2)单代号网络图中，不允许出现循环回路。故B项错误。(3)单代号网络图中，不能出现双向箭头或无箭头的连线。(4)单代号网络图中，不能出现没有箭尾节点的箭线和没有箭头节点的箭线。(5)绘制网络图时，箭线不宜交叉，当交叉不可避免时，可采用过桥法或指向法绘制。(6)单代号网络图中只应有一个起点节点和一个终点节点。当网络图中有多项起点节点或多项终点节点时，应在网络图的两端分别设置一项虚工作，作为该网络图的起点节点(St)和终点节点(Fin)。故D项错误。
