问题【背景资料】　　某公司中标污水处理厂升级改造工程，处理规模为70万m3/d，其中包括中水处理系统。中水处理系统的配水井为矩形钢筋混凝土半地下室结构，平面尺寸17.6*14.4m；高11.8m，设计水深9m；底板、顶板厚度分别为1.1m、0.25m。　　施工过程中发生了如下事件：　　事件一：配水井基坑边坡坡度1∶0.7（基坑开挖不受地下水影响），采用厚6～10cm的细石混凝土护面。配水井顶板现浇施工采用扣件式钢管支架，支架剖面如图3所示。方案报公司审批时，主管部门认为基坑缺少降、排水设施，顶板支架缺少重要杆件，要求修改补充。

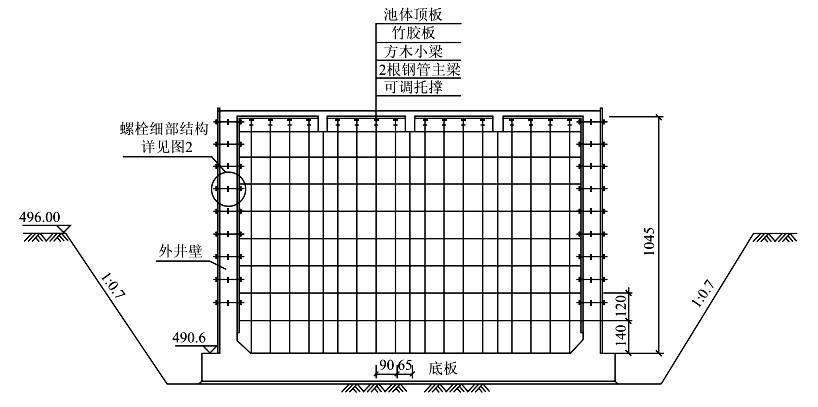

图3　配水井顶板支架剖面示意图（标高单位：m；尺寸单位：cm）　　事件二：在基坑开挖时，现场施工员认为土质较好，拟取消细石混凝土护面，被监理工程师发现后制止。　　事件三：项目部识别了现场施工的主要危险源，其中配水井施工现场主要易燃易爆物体包括脱模剂、油漆稀释料……。项目部针对危险源编制了应急预案，给出了具体预防措施。

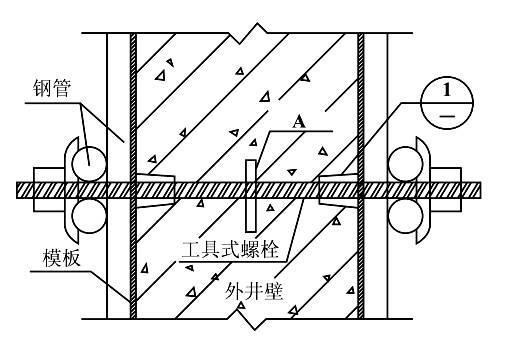

图4　模板对拉螺栓细部结构图

　　事件四：施工过程中，由于设备安装工期压力，中水管道未进行功能性试验就进行了道路施工（中水管在道路两侧）。试运行时中水管道出现问题，破开道路对中水管进行修复造成经济损失180万元，施工单位为此向建设单位提出费用索赔。　　问题：　　1．图3中基坑缺少哪些降排水设施？顶板支架缺少哪些重要杆件？　　2．指出图4、图5中的

选项 A、B名称，简述本工程采用这种形式螺栓的原因。　　3．事件二中，监理工程师为什么会制止现场施工员行为？取消细石混凝土护面应履行什么手续？　　4．事件三中，现场的易燃易爆物体危险源还应包括哪些？　　5．事件四所造成的损失能否索赔？说明理由。　　6．配水井满水试验至少应分几次？分别列出每次充水高度。

答案

解析答案: 解析:1、【题干】图4-1中基坑缺少哪些降排水设施？顶板支架缺少哪些重要杆件？答：缺少的降水设施：①井点或管井②集水井③排水泵④排水管道⑤排水沟顶板支架缺少的杆件：①斜撑②水平撑③剪力撑 2、【题干】指出图4-2、图4-3中A、B名称，简述本工程采用这种形式螺栓的原因？答：A：止水钢板（或防渗止水片） B：防水混凝土采用对拉螺栓的原因：①是模板其支撑结构的支点，可平衡两侧模板的压力，② 可调剂内外侧模板的间距，提高结构的整体性。 3、【题干】事件二中，监理工程师为什么会制止现场施工员行为？取消细石混凝土？护面应履行什么手续？答：因为①施工中任何人不得擅自改变基坑安全结构。② 取消细石混泥土护面容易降低基坑面稳定。应办理设计变更手续，即向监理和建设单位提出变更要求经设计同意，由监理签发变更通知执行。 4.【题干】事件三中，现场的易燃易爆物体危险源还应包括哪些？答：还有①木梁②竹胶板③密封材料④预应力材料⑤明火及气割气体⑥模板⑦机械油⑧ 包装材料等 5.【题干】事件四所造成的损失能否索赔？说明理由。答：不能。理由：未做功能性试验且施工措施不当，属于施工方自己的责任。 6.【题干】配水井满水试验至少应分几次？分别列出每次充水高度。答：本配水井满水试验注水至少应分3次进行。每次注水为设计水深的1/3。第一次：本配水井属于中型池体，第一次应先注至池壁底部施工缝以上，检查底板抗渗质量，当无明显渗漏时，再继续注水至第一次水深3m，即标高 490.6+0.14=492cm，492+300=792cm处。第二次：水深6m,标高792+300=1092cm。第三次：水深9m,标高1092+300=1392cm。
