问题某公司承建一埋地燃气管道工程，采用开槽埋管施工。该工程网络计划工作的逻辑关系见下表。

项目部按上袁绘制网络计划图如图1所示：

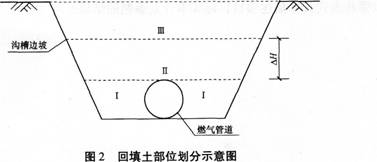

网络计划图中的E1、E2工作为土方回填和敷设警示带，管道沟槽回填土的部位划分为I、Ⅱ、Ⅲ区，如图2所示：

回填土中有粗砂、碎石土、灰土可供选择。问题 1．根据表补充完善图1所示的网络计划图。 2．图2中△H的最小尺寸应为多少(单位以mm表示) 3．在可供选择的土中，分别指出哪些不能用于1、Ⅱ区的回填警示带应敷设在哪个区 4．I、Ⅱ、Ⅲ区应分别采用哪类压实方式 5．图2中的I、Ⅱ区回填土密实度最小应为多少

选项

答案

解析 1．补充完善的网络计划图如下图所示。

2．△H的最小尺寸应为500mm。 3．在可供选择的土中，碎石土、灰土不能用于I、Ⅱ区的回填。警示带应敷设在Ⅱ区，警示带应平整地敷设在管道的正上方且距管顶的距离宜为0．3～0．5m。 4．I、Ⅱ区必须采用人工压实；Ⅲ区可采用小型机械压实。 5．I、Ⅱ区回填土密实度最小应为90%。
