牛江闸为14孔开敞式水闸，设计流量为2400m3/s。每个闸墩划分为一个单元工程，其中第6号闸墩高10.5m，厚1. 5m，顺水流方向长24. 0m,其混...

作者: rantiku 人气: - 评论: 0

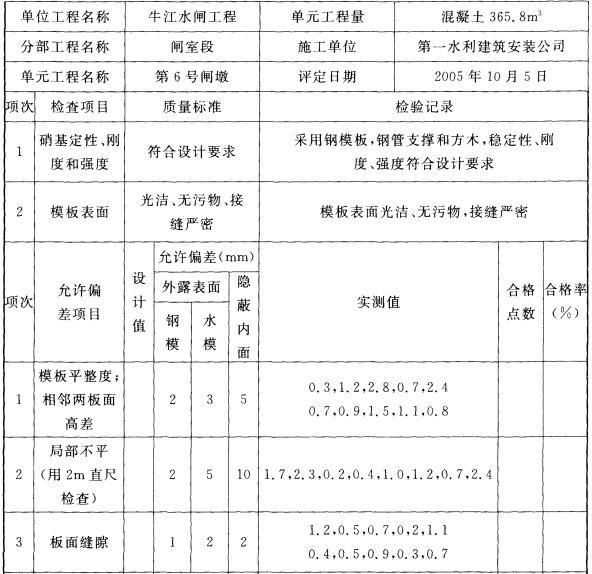

问题牛江闸为14孔开敞式水闸，设计流量为2400m3/s。每个闸墩划分为一个单元工程，其中第6号闸墩高10.5m，厚1. 5m，顺水流方向长24. 0m,其混凝土量为365. 8m3，模板面积为 509. 6m2，钢筋为 30. 5t。闸墩混凝土采用钢模施工。承包人进行闸墩模板及支架设计时，考虑的基本荷载有模板及支架自重、新浇混凝土重量、钢筋重量以及振捣混凝土时产生的荷载。监理单位发现承包人考虑的基本荷载有漏项并及时进行了纠正。施工过程中，承包人和监理单位对第6号闸墩的混凝土模板进行了检查验收，填写的《混凝土模板工序质量评定表》见下表。水利水电工程混凝土模板工序质量评定表

1.指出承包人在闸墩模板及支架设计时，漏列了哪些基本荷载。 2.根据水利水电工程施工质量评定有关规定，指出《混凝土模板工序质量评定表》中“质量标准”以及“实测值”栏内有哪些基本资料未填写或未标注，“单元工程量”栏内缺少哪一项工程量。 3.统计《混凝土模板工序质量评定表》中各“项次”实测值、合格点数，计算各“项次”实测值合格率，写出评定表中“检测结果”栏内相应数据。

选项

答案

解析 1.承包人在进行闸墩模板及支架设计时，漏列的基本荷载：（1）人员及浇筑设备、工具等荷载；（2）新浇混凝土对模板的侧压力；（3）倾倒混凝土时产生的水平动力荷载。 2.(1)钢模应加标注，例如变成“√钢模”。 (2)结构物边线与设计边线对应的“设计值”应补填1. 5mX 24.0m。 (3)实测值应标注数量单位，其中项次1 ~3应标注“mm”；项次4应标注“m”。 (4)单元工程量：应补填写“模板面积509.6m2”。 3.项次允许偏差项目其各自的实测点数、合格点数、合格率（％)分别为： (1)模板平整度：相邻两板面高差为10、8、80%; (2)局部不平（用2m直尺检查）为8、6、75%； (3)板面缝隙为10、8、80%； (4)结构物边线与设计边线为12、12、100%。检测结果：共检测40点，其中合格34点，合格率85%。
