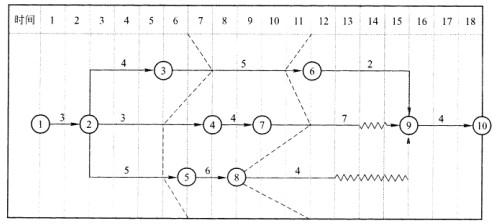

问题背景某工程双代号实标网络图如下：

假设各项工作均匀速进展，其中：工作箭线上方的数字为该工作每月完成的投资额（单位：万元）。问题 (1)根据时标网络图进度前锋线分析6月、11月底工程的实际进展情况。 (2)根据11月底的检查情况，试绘制从12月开始到工程结束的时标网络计划。 (3)试从投资角度分析6月、11月底的进度偏差及实际进展情况。

选项

答案

解析 (1)根据时标网络图上进度前锋线，可知：1)6月底检查结果：工作③→⑥进度超前一个月，工作②→④进度滞后一个月，工作②→⑤进度滞后一个月。2)11月底检查结果：工作③→⑥进度滞后一个月，工作⑦→⑨进度与原计划一致，工作⑧一⑨进度滞后三个月。 (2)从12月开始，③→⑥工作剩余一个月，⑧→⑨工作刚刚开始，其时标网络计划如下：

(3)从投资角度分析进度偏差，其计算公式为：进度偏差=拟完工程计划投资-已完工程计划投资。1)6月底拟完工程计划投资为：3*2+4*3+5*1+3*4+5*4=55万元；6月底已完工程计划投资为：3*2+4*3+5*2+3*3+5*3=52万元。则6月底进度偏差为：55-52=3万元，即实际进度拖延3万元。2)11月底拟完工程计划投资为：3*2+4*3+5*6+3*5+4*2+7*2+5*4+6*2+4*3=129万元；11月底已完工程计划投资为：3*2+4*3+5*5+3*5+4*2+*2+5*4+6*2=112万元。则11月底进度偏差为：129-112=17万元，即实际进度拖延17万元。
