已知某工程的网络计划中相关资料如下表所示。问题：(1)根据上表中相关资料绘制网络图；(2)计算总工期，以及网络图中各工作的六个时间参数(E...

作者: rantiku 人气: - 评论: 0

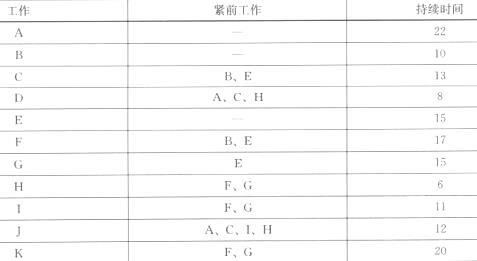

问题已知某工程的网络计划中相关资料如下表所示。

问题： (1)根据上表中相关资料绘制网络图； (2)计算总工期，以及网络图中各工作的六个时间参数(ES、EF、LS、LF、TF、FF)； (3)找出关键线路，并在图中用双箭线标明。

选项

答案

解析 (1)绘制网络图如下：

(2)计算各工作时间参数：总工期T=55。 1)计算各工作的ES、EF：

2)计算各工作的LS、LF：

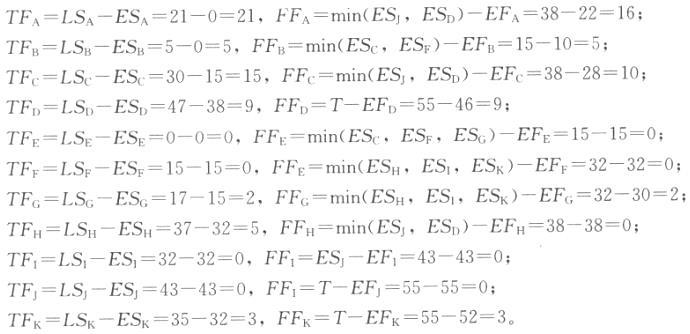

3)计算各工作的TF、FF：

(3)关键线路：E→F→I→J（或①→②→③→④→⑥→⑦）。
