某高桩码头的断面示意图如图所示。该码头施工的主要工序有1 2项。问题：(1)指出码头各构件名称及相应施工工序的名称。(2)画出该1 2项主要施...

作者: rantiku 人气: - 评论: 0

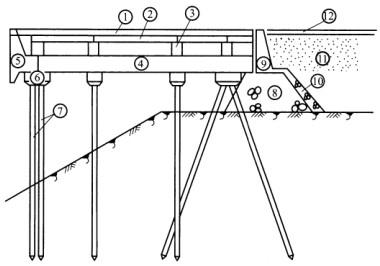

问题某高桩码头的断面示意图如图所示。该码头施工的主要工序有1 2项。问题： (1)指出码头各构件名称及相应施工工序的名称。 (2)画出该1 2项主要施工工序的流程框图。

选项

答案

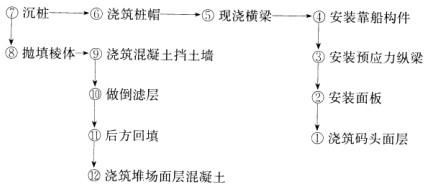

解析 (1)①——码头面层混凝土；②——码头的预应力混凝土面板；③——码头预应力混凝土纵梁；④——码头横梁；⑤——码头钢筋混凝土靠船构件；⑥——桩帽；⑦——预应力混凝土桩；⑧——抛石棱体；⑨——挡土墙；⑩——倒滤层；(11)——后方回填；(12)——后方堆场面层混凝土。 (2)主要工序流程框图：
