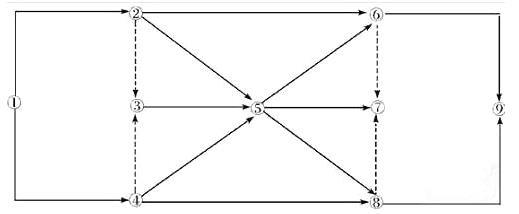

问题某分部工程双代号网络图如下所示，图中错误有( )。

选项 A、多个起点节点 B、多个终点节点 C、工作代号重复 D、存在循环回路 E、节点编号有误

答案 BE

解析 2018版教材P125 双代网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），而其他所有节点均应是中间节点。双代号网络图中，不允许出现循环回路。所谓循环回路是指从网络图中的某一个节点出发，顺着箭线方向又回到了原来出发点的线路。1、只有一个起点1，A错误，7、9两终点，B正确。代号没重复1-9.C错误，没有循环回路，D错误，代号8-7，编号错误，应按路线编码，7-8，E正确。此类型就是找错误，从A-E，对应图一点一点找。
