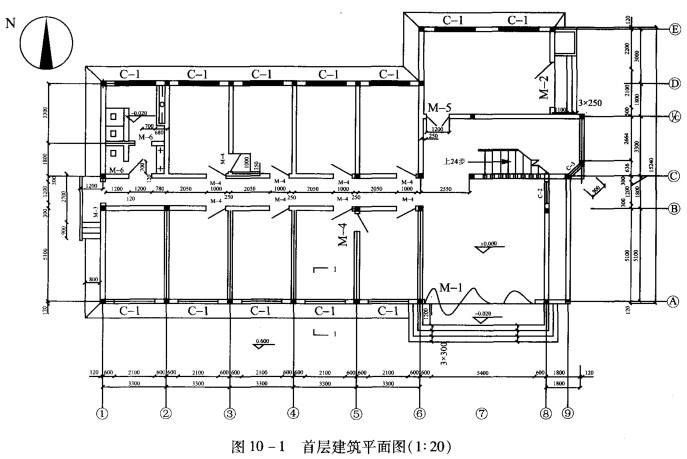

以下为某一建筑施工图，如图10-1所示。问题：该首层建筑平面图的图示表示方法是什么，并说明该首层平面图包括的基本内容。

作者: rantiku 人气: - 评论: 0

问题以下为某一建筑施工图，如图10-1所示。

问题：该首层建筑平面图的图示表示方法是什么，并说明该首层平面图包括的基本内容。

选项

答案

解析 (1)该首层建筑平面图的图示表示方法是楼层平面图。建筑平面图一般分为楼层平面图和屋顶平面图。楼层平面图是用一个假想水平剖切面，在房屋的窗台上方剖开整幢房屋，移去剖切面上方的部分，将留下部分向水平投影面作正投影所得的水平剖视图，习惯上称为平面图。屋顶平面图是一幢房屋的水平投影。建筑平面图是墙体砌筑、门窗安装和室内装饰的重要依据。 (2)该首层平面图包括的基本内容包括： ①图名、图例； ②定位轴线、编号及室内地面的标高； ③建筑物及组成房间的名称和平面位置，墙、柱的断面形状和尺寸等； ④门、窗的位置、尺寸及编号。如果有高窗（窗底标高一般距该层楼（地）面2m），因剖切面在高窗下，因此常用虚线在该层示出； ⑤走廊楼梯或台阶的位置、形状及尺寸等； ⑥底层平面图还应画出室外台阶、花台、散水、雨篷的位置及细部尺寸，还有指北针和剖切位置符号； ⑦屋顶平面图还要标明屋面的排水及屋面上其他构件的布置。
