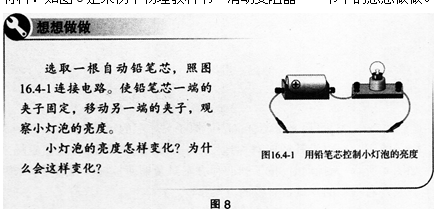

问题材料：如图8是某初中物理教科书“滑动变阻器”一节中的想想做做。

任务： (1)说明实验中移动另一端的夹子的设计意图。 (2)基于该实验，设计一个包含师生交流的教学方案。

选项

答案

解析 (1)实验中移动另一端的夹子的设计意图：通过改变接入电路中铅笔芯的长度来改变接人电路中的电阻，从而改变电路中的电流，起到了滑动变阻器的作用。 (2)师：同学们，看我手里拿着什么生：铅笔芯。师：我们都知道石墨是导电的，如果我们在电路中接人一根自动铅笔芯，接通电路后小灯泡会不会亮呢 (学生的答案不统一) 师：好，我们现在就来试试。(老师按照图中所示的接法连接好电路，用两个夹子分别夹到铅笔芯的两端) 师：老师现在要接通电路了，大家看好了，看看小灯泡会不会亮。(接通电路后小灯泡亮了) 生：哇，老师，灯泡亮了。师：那么如果老师向一个方向慢慢移动其中一个夹子的位置。另一个不动．小灯泡还会持续亮吗它的亮度会改变吗 (学生在互相讨论，老师随机点名让学生回答) 师：小明，你来说说。小明：我觉得小灯泡还会继续亮，而且小灯泡会越来越亮。师：是这样的吗接下来我们演示一下，同学们注意观察。(老师向一个方向慢慢移动夹子) 师：大家看到了什么生：小灯泡变亮了。师：如果我想让小灯泡变暗，夹子应该怎么移动生：向反向移动夹子。师：(老师按学生说的操作)小灯泡果然变暗了。大家知道这是为什么吗(大家七嘴八舌地讨论)．师：小刚，你来说说。小刚：在移动夹子位置的时候，接入电路中的铅笔芯的长度改变了，所以灯泡的亮度就变了。师：接入电路中铅笔芯的长度改变了，灯泡的亮度为什么会改变小马：接入电路中铅笔芯的长度改变了，接入电路中的电阻就会改变，根据欧姆定律，电路中的电流就会改变，所以灯泡的亮度就改变了。师：完全正确!正是因为移动夹子改变了接入电路中的电阻，从而改变了电路中的电流，通过灯泡亮度的变化可以体现出来。这就是滑动变阻器的工作原理。
