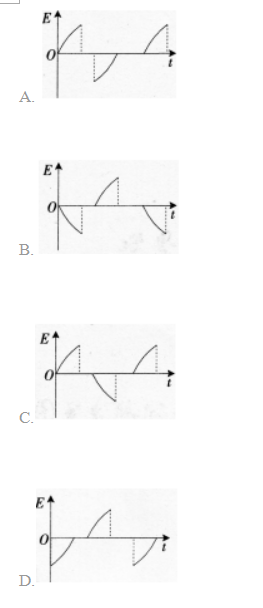

问题如图6所示，纸平面内两个半径均为R的半圆相切于0点，半圆形区域内分别存在垂直纸面的匀强磁场，磁感应强度大小相等、方向相反，一长为2R的导体杆OA绕过D点且垂直于纸面的轴顺时针匀速旋转，t=0时，0A恰好位于两半圆的公切线上。若选取从D指向A的方向为电动势的正方向。下列描述导体杆中感应电动势占随时间t变化的图像正确的是()。
