背景资料 某施工单位承接了一项传输系统工程。在甲乙两地间新建1条直埋光缆和1个32×10G的DWDM系统。其中A站安装设备包括电源柜.ODF架和DWDM...

作者: tihaiku 人气: - 评论: 0

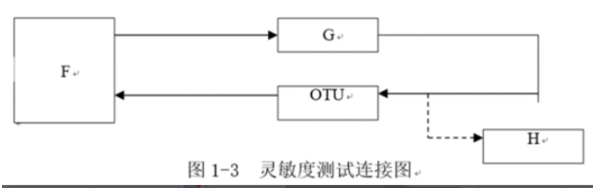

问题 背景资料 某施工单位承接了一项传输系统工程。在甲乙两地间新建1条直埋光缆和1个32×10G的DWDM系统。其中A站安装设备包括电源柜.ODF架和DWDM设备各1架,安装平面位置见图1-1。 图1-1机房平面图 工程初验前,建设单位要求对光缆路由进行调整,需增设标石如下:标石B后增加1个监测标石B1,标石C后增加1个直线标石C1,标石E后增加1个接头标石E1,已埋设的标石标识见图1-2。 测试OTU光接收灵敏度及过载光功率时,测试人员按图1-3连接了设备和仪表 问题 1.分别给出A站设备在图1-1中的安装位置序号。 2.画出标石B1.C1.E1的标识符号。 3.本项目光缆中继段测试需要配备哪些仪表? 4.图1-3中F.G.H分别代表什么仪表?
选项
答案

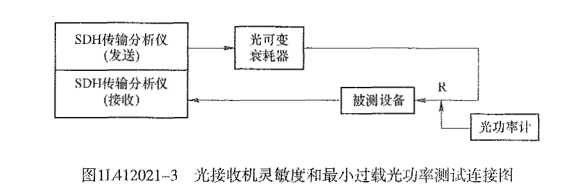

解析 1.位置为电源柜;2位置为DWDM设备;5位置为ODF架 参考P167 2. 3.中继段光纤线路衰减系数(dB/km)及传输长度的测试--OTDR测试仪 光纤通道总衰减--稳定的光源和光功率计 光纤后向散射信号曲线-- OTDR测试仪 偏振模色散系数(PMD)测试--偏振模色散测试仪(PMD测试仪) 光缆对地绝缘测试---测量时一般使用高阻计,若测丨式值较低时应采用500伏兆欧表测量 4.F代表SDH传输分析仪 G代表光可变衰耗器 H代表光功率计
