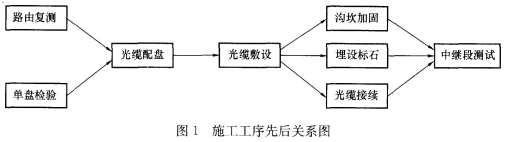

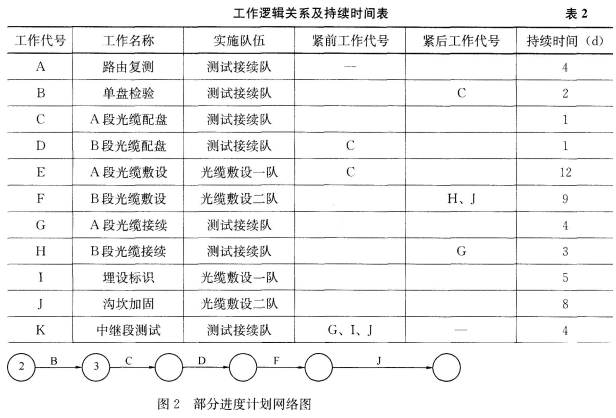

问题某公司承担了一项长途直埋光缆线路工程，全程210km，线路经过城区、农田和草原，分两个中继段，其中A段120km，B段90km。直埋光缆施工工序先后关系，如图1所示。项目部根据公司资源状况，结合工程特点，按每个施工队同时只能实施一项工作进行了工作分解，估算了各工作的持续时间，确定了各工作之间的逻辑关系，编制了逻辑关系及持续时间表(见表2)，并据此绘制了进度计划网络图。图2给出了部分进度计划网络图。

【问题】 1．在答题区复制表2并补充完善紧前工作和紧后工作(可只复制第1、4、5列)。 2．绘制本项目完整的进度计划双代号网络图。 3．列出本项目的关键工作并计算本项目的计划工期。 4．分别列出本工程中继段需测试的项目及所用仪表。 5．本工程的主要环境因素有哪些?

选项

答案

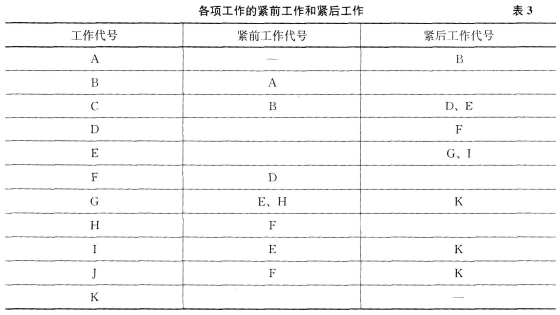

解析 1．完善的紧前和紧后工作，见表3。

2．光缆接头损耗大的因果分析图，如图4所示。

3．关键工作：A、B、C、D、F、J、K 计划工期：29d 4．本工程中继段需测试的项目及所用仪表：(1)中继段光纤线路衰减系数及传输长度的测试，使用OTOR；(2)光纤通道总衰减，需使用稳定光源、光功率计；(3)光纤后向散射信号曲线，使用OTOR；(43偏振模色散(PMD)，使用PMD测试仪；(5)光缆对地绝缘，使用绝缘测试表(兆欧表，高阻计)。 5．主要环境因素：(1)开挖光缆沟时造成的植被破坏，扬尘；(2)工程废弃物及生活垃圾的随意丢弃；(3)发电机、抽水机工作噪声；(4)封缩热缩制品使用喷灯时产生的废气；(5)光缆测试时，随意丢弃的废电池；(6)吹缆设备工作的噪声；(7)剩余的油漆被焚烧或填埋。
