（四）背景资料某双线铁路隧道 DK38+100~DK38+400 段。地质以中风化粉砂岩为主，设计围岩级别为Ⅴ级，该段开挖设计为三台阶预留核心土法...

作者: tihaiku 人气: - 评论: 0

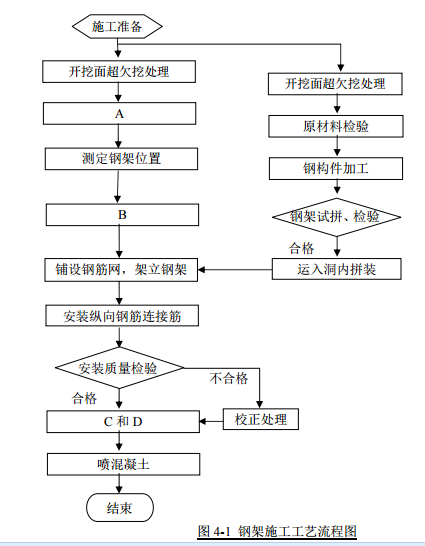

问题（四）背景资料某双线铁路隧道 DK38+100~DK38+400 段。地质以中风化粉砂岩为主，设计围岩级别为Ⅴ级，该段开挖设计为三台阶预留核心土法，初期支护采用钢架锚喷支护，钢架设计间距为 80cm。项目经理部采用台阶法开挖，钢架施工流程如图 4-1 所示。某日，距掌子面 30m 处初期支护发生扭曲变形，拱部初期支护混凝土出现开裂、掉块；现场施工情况如图 4-2 和图 4-3 所示。

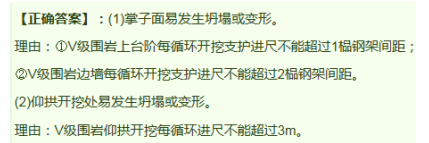

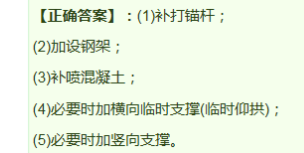

问题 1. 根据背景资料，对隧道洞身开挖作业进行主要危险源辨识，指出其内容。 2. 指出图 4-1 中 A、B、C 和 D 代表的施工工序。 3. 根据图 4-2 和图 4-3 开挖作业安排，从施工安全角度，指出该开挖作业可能导致的直接后果，并说明理由。 4. 针对图 4-2 的施工步距，从施工安全角度，指出其错误之处，并说明原因。 5. 为防止初期支护变形加剧，应对初期支护采取哪些主要补强措施？

选项

答案

解析

4、错误：(1) 仰拱施工位置距离掌子面过长，达 52m； (2) 仰拱开挖和初支距离过长，达 8m； (3)二衬距掌子面距离过长，达 110m 。原因： (1) Ⅴ级围岩仰拱封闭位置距掌子面不得超过 35m； (2)每循环开挖支护进尺不得大于 3 m； (3) Ⅴ级围岩二衬距掌子面距离不得大于 70m。
