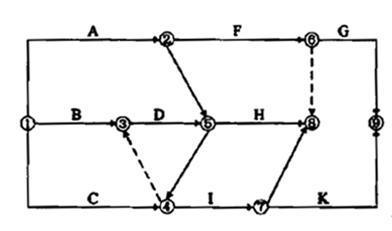

问题 某工程双代号网络图如下图所示,绘图错误有( )。
选项 A、存在循环回路 B、节点编号错误 C、有无箭头的连线 D、有多个起点节点 E、有多个终点节点
答案 ABE
解析 考点:双代号网络图的绘制。③→⑤→④形成循环回路;出现④→③,⑤→④,节点编号错误;节点⑧、⑨均为终点节点。参见教材P37~40。
