下图所示网络图中,绘制错误的有( )。 A、多个起点 B、多个终点 C、有循环回路 D、节点编号有误 E、从箭线上引出工作

作者: tihaiku 人气: - 评论: 0

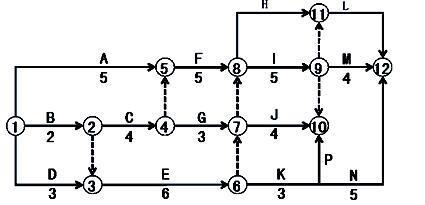

问题 下图所示网络图中,绘制错误的有( )。
选项 A、多个起点 B、多个终点 C、有循环回路 D、节点编号有误 E、从箭线上引出工作
答案 BE
解析 本题考查的是双代号网络图的绘制。只有节点1为起点节点;节点10、12两个终点节点错误;从箭线上引出工作P、N错误。参见教材P37。

相关内容:下图,网络,图中,错误,起点,终点,循环,回路,节点,编号,工作
