某分部工程双代号网络图计划如下图所示,图中的错误有()A:多个起点节点 B:存在循环回路 C:多个终点节点 D:节点编号有误 E:工作代号重复

作者: tihaiku 人气: - 评论: 0

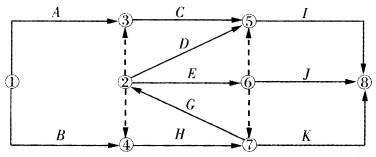

问题 某分部工程双代号网络图计划如下图所示,图中的错误有()
选项 A:多个起点节点 B:存在循环回路 C:多个终点节点 D:节点编号有误 E:工作代号重复
答案 ABD
解析 节点②④⑦构成了循环回路,节点⑤和节点⑥的编号错误,箭头节点的编号不应小于箭尾节点的编号,节点⑤和节点⑥的编号应对调。如果将存在循环回路的问题更正,从节点⑦不应有箭线指向节点②,那么节点②就成为起点节点,因此可以说,存在多个起点节点也是图中的一个错误。

相关内容:分部,工程,代号,网络,计划,下图,错误,起点,节点,循环,回路,终点,编号,工作
