根据下表给定的逻辑关系绘制的双代号网络图如下所示，图中的错误是()。A:有循环线路 B:有多个终点节点 C:有多个起点节点 D:逻辑关系不正确

作者: tihaiku 人气: - 评论: 0

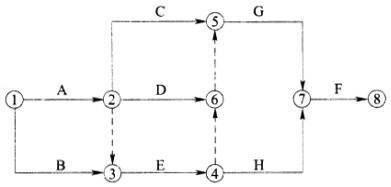

问题根据下表给定的逻辑关系绘制的双代号网络图如下所示，图中的错误是()。

选项 A:有循环线路 B:有多个终点节点 C:有多个起点节点 D:逻辑关系不正确

答案 B

解析此题考查双代号网络图的绘制规则。双代号网络图中严禁出现循环回路，双代号网络图中在节点之间严禁出现带双向箭头或无箭头的连线；双代号网络图中严禁出现没有箭头节点或没有箭尾节点的箭线；绘制网络图示，应只有一个起点节点和终点节点。
