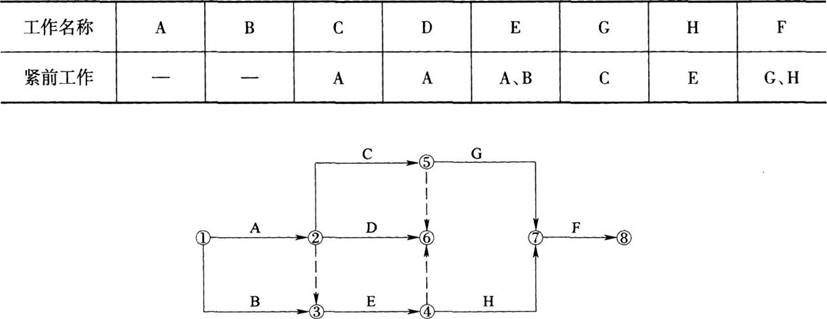

问题根据下表给定的逻辑关系绘制的双代号网络图如下图所示，图中的错误是(　　)。

选项 A.有循环回路 B.有多个终点节点 C.有多个起点节点 D.出现没有箭尾节点的箭线

答案 B

解析此题考查双代号网络图绘图规则。网络图中应只有一个起点节点和一个终点节点(任务中部分工作需要分期完成的网络计划除外)。除网络图的起点节点和终点节点外，不允许出现没有外向箭线的节点和没有内向箭线的节点。该双代号网络图中⑥、⑧号节点均为终点节点。
