某分部工程双代号网络计划如下图所示，图中的错误是(　　)。 A.节点编号有误 B.工作代号重复 C.有多个起点节点 D.出现了没有外向箭线的节点

作者: tihaiku 人气: - 评论: 0

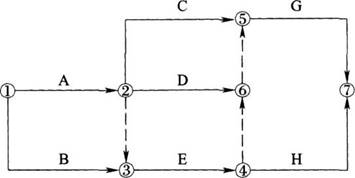

问题某分部工程双代号网络计划如下图所示，图中的错误是(　　)。

选项 A.节点编号有误 B.工作代号重复 C.有多个起点节点 D.出现了没有外向箭线的节点

答案 A

解析此题考查双代号网络图绘图规则。绘制双代号网络图应遵循的规则有：网络图中的节点都必须有编号，其编号严禁重复，并应使每一条箭线上箭尾节点编号小于箭头节点编号。本双代号网络图中⑥→⑤虚工作的箭尾节点编号大于箭头节点编号，故错误。
