某综合楼工程，地下三层，地上十三层，总建筑面积68000 ㎡。地基基础设计等级为甲级，灌注桩筏板基础，现浇钢筋混凝土框架剪力墙结构，建设单位与施工单位按照...

作者: tihaiku 人气: - 评论: 0

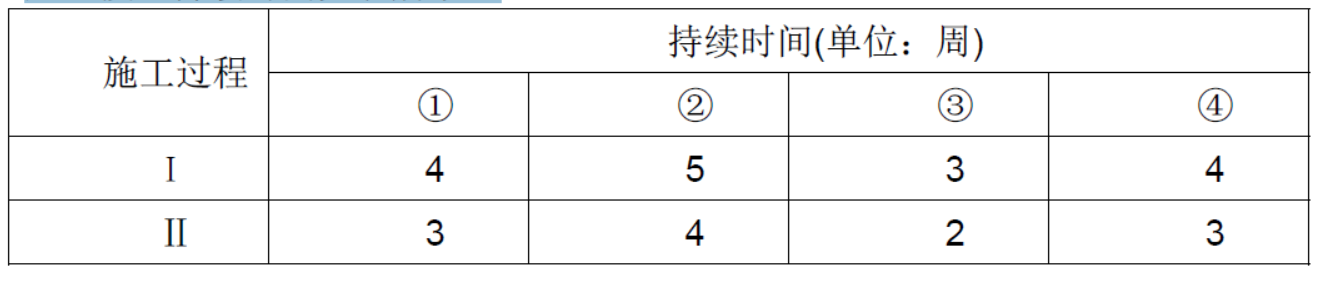

问题某综合楼工程，地下三层，地上十三层，总建筑面积68000 ㎡。地基基础设计等级为甲级，灌注桩筏板基础，现浇钢筋混凝土框架剪力墙结构，建设单位与施工单位按照《建设工程施工合同(示范文本)》(GF-2013-0201)签订了施工合同。施工单位委托第三方测量单位进行基坑施工阶段的监测工作。基础桩设计桩径Φ800mm、长度35m-42m，混凝土强度等级C30，共计900 根。施工单位编制的桩基施工方案中列明：采用泥浆护壁成孔、导管法水下灌注C30 混凝土；灌注时桩顶混凝土面超过设计标高500mm；每根桩留置1 组混凝土试件；成桩后按总桩数的20%对桩身质量进行检验。监理工程师审查是认为方案存在错误，要求施工单位改正后重新上报。地下结构施工过程中，测量单位按变形测量方案实施监测时，发现基坑周边地表出现明显裂缝，立即将此异常情况报告给施工单位。施工单位立即要求测量单位及时采取相应的监测措施，并根据观测数据制定了后续防控对策。混凝土结构施工划分为五个施工过程分别用Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ 表示，并将Ⅰ、Ⅱ两项划分成4个施工段①、②、③、④，而Ⅲ、Ⅳ、Ⅴ不分施工段连续施工，持续时间均为一周。项目部按各施工段持续时间连续，均衡作业，不平行、不搭接施工的原则安排了施工进度计划。Ⅰ、Ⅱ两项在各施工段上持续时间如表所示：

项目部对地下室M5 水泥砂浆防水层施工提出了技术要求；采用普通硅酸盐水泥、自来水、中砂、防水剂等材料拌和，中砂含泥量不得大于3%，防水层施工前应采用强度等级M5 的普通砂浆将基层表面的孔洞、缝隙堵塞抹平；防水层施工要求一遍成型，铺抹时应压实、表面提浆压光，并及时进行保湿养护7 天。监理工程师对室内装饰装修工程检査验收后，要求在装饰装修完工后第5 天进行TVOC 等室内环境污染物浓度检测。项目部对检测时间提出异议。问题： 1、指出桩基施工方案中的错误之处，并分別写出相应的正确做法。基坑监测发现异常情况后，第三方测量单位应及时采取哪些措施？ 2、请按背景中要求用横道图表示，画出完整的施工进度计划表，并计算工期。 3、找出项目部对地下室水泥砂浆防水层施工技术要求的不妥之处，并分别说明理由， 4、监理工程师要求检测时间是否正确，并说明理由。针对本工程，室内环境污染物浓度检测还应包括哪些项目？

选项

答案

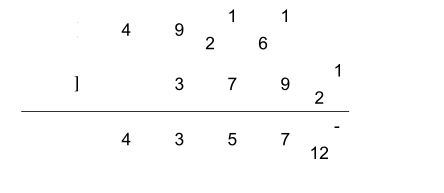

解析 1、桩基施工方案中的错误之处：错误一：灌注指桩顶混凝土面超过设计标高 500。正确做法：水下灌注时桩顶混凝土面标高到少要比设计标高超灌 0.8 到 1.0m。错误二：成桩后按总桩数的 20%对桩身质量进行检验。正确做法，对设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，抽检数量不应少于总数的 30%，且不应少于 20 根。当变形量发生异常后，第三方监测机构必须立即报告委托方，同时应及时增加观测次数或调整变形测量方案。 2、Ⅰ、Ⅱ之间的流水步距： 2、 Ⅰ、Ⅱ 之间的流水步距： K：

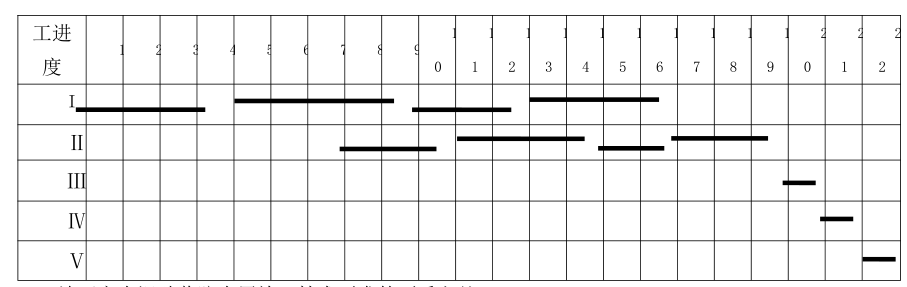

K＝7 周。 T=7+12+3=22 周。横道图：

3、地下室水泥砂浆防水层施工技术要求的不妥之处：不妥之处一：中砂含泥量不得大于 3%；正确做法：拌制防水砂浆使用的中砂含泥量不得大于 1%。不妥之处二：防水层施工要求一遍成型；正确做法：防水砂浆宜采用多层抹压法施工；不妥之处三：及时进行保湿养护 7 天。正确做法：养护温度不宜低于 5℃，并应保持砂浆表面湿润，养护时间不得少于 14d。 4、监理工程师提出的检测时间不正确。理由：民用建筑工程及室内装内环境质量验收，应在工程完工至少 7 天后、工程交付使用前进行，故监理要求的 5 天不满足要求。室内环境污染物浓度检测项目还有：甲醛、苯、氨、氡。
