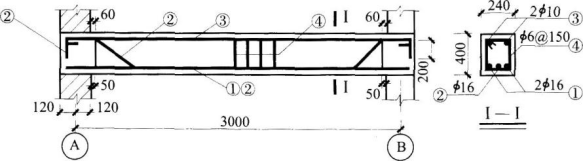

有一钢筋混凝土简支梁，结构如图，则一根②号筋的长度为（）mm。 A.3880 B.4020 C.3930 D.4070

作者: tihaiku 人气: - 评论: 0

问题有一钢筋混凝土简支梁，结构如图，则一根②号筋的长度为（）mm。

选项 A.3880 B.4020 C.3930 D.4070

答案 A

解析由结构图可知②号筋的形状为：

各段尺寸计算：（1）因此筋系Ⅱ级钢，故不需加弯钩，两端直角下弯部分系锚固长要求，由图已知各下弯200mm；（2）尺寸为墙厚240+60-25=275mm（此处梁的钢筋保护层取25mm）；（3）斜长由直角三角形可得：

对于截面高度≤800mm的梁弯起筋弯起角度为45。。（4）尺寸：3000+240-50-2×275-2×350=1940（mm） ∴一根②号筋的长度为：2×200+2×275+2×495+1940=3880（mm）新教材389-408
