如图所示为某三层办公楼卫生间部分排水系统图及平面图,试根据说明、系统图和平面图,根据《建设工程工程量清单计价规范》(GB50500-2013)及计价依据的...

作者: tihaiku 人气: - 评论: 0

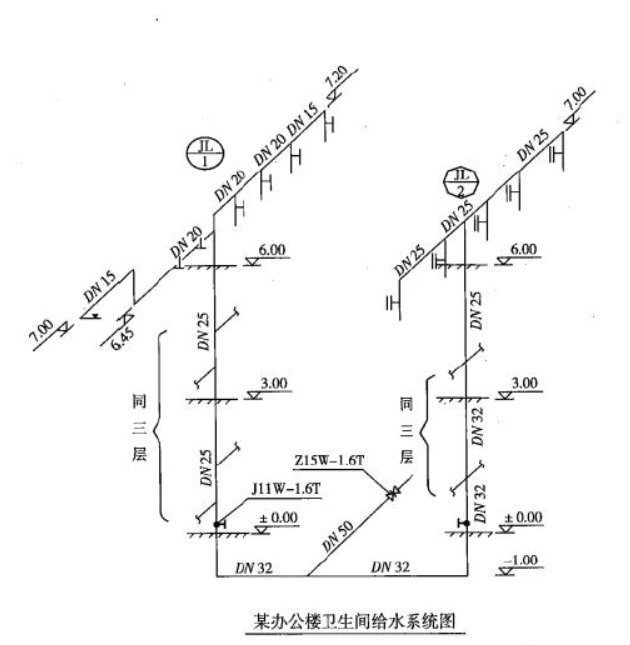

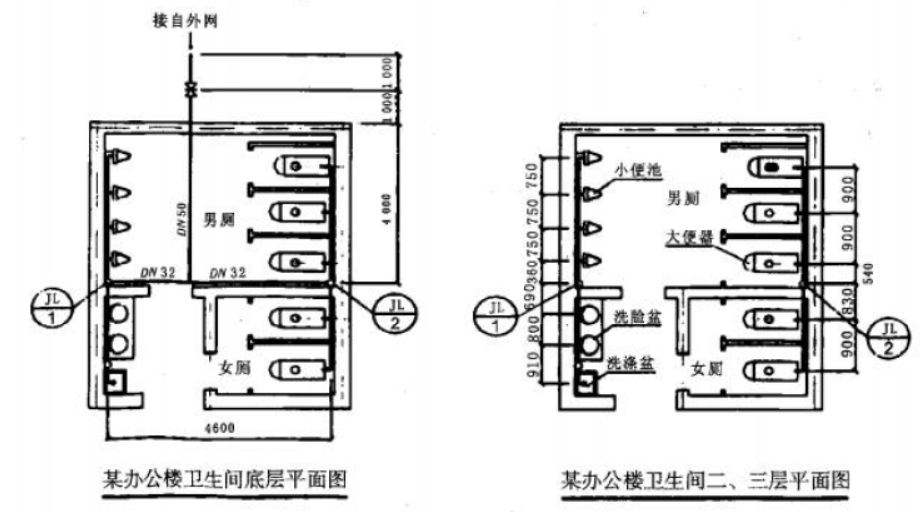

问题 如图所示为某三层办公楼卫生间部分排水系统图及平面图,试根据说明、系统图和平面图,根据《建设工程工程量清单计价规范》(GB50500-2013)及计价依据的相关规定,按题目要求和步骤计算。 说明: 1.办公楼层高为3m,图中平面尺寸以mm 计,标高以m 计。 2.给水管材采用PPR 管,热熔连接。管道明敷,安装完毕后,需进行水压试验,消毒、冲洗。给水管道安装共需支架用量16kg(其中DN15 的管道支架用量2kg,DN20 的管道支架用量4kg,DN25 的管道支架用量8kg,DN32 的管道支架用量2kg),支架除轻锈,先刷红丹防锈漆两遍,再刷银粉漆两遍,埋地管道挖土方不计。 3.给水管道穿外墙采用刚性防水套管,穿楼板采用普通钢套管(钢套管规格按相应给水管公称直径放大二号考虑)。给水管道工程量计算至大便器、小便器、洗脸盆、洗涤盆等支管的连接处。 4.卫生器具的选型分别为:台下式洗脸盆、洗涤盆(单嘴)、自闭式冲洗阀蹲便器、普通式挂斗小便器。 【问题】 1.计算出所有给水管道的定额工程量,并写出其计算过程。 2.编制出题中给排水工程涉及的全部分部分项工程量清单项目。
选项

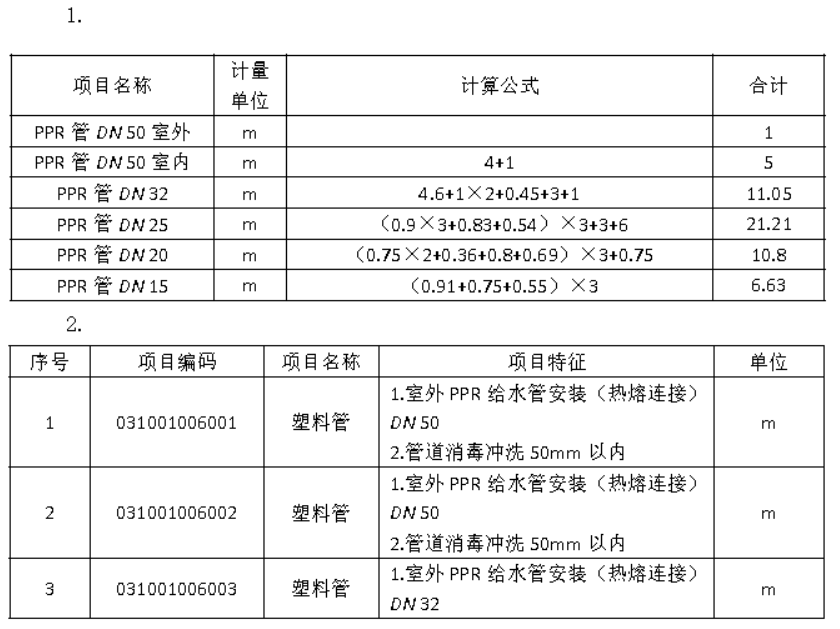

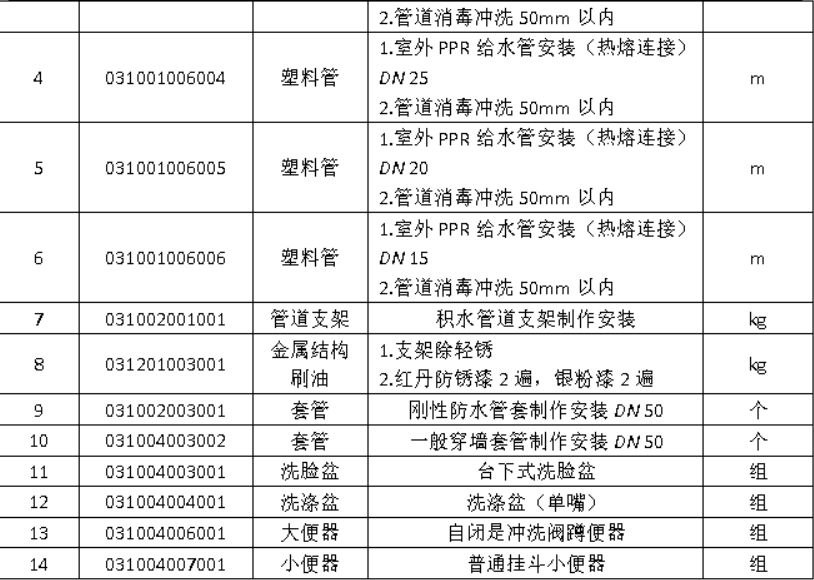

答案
解析
