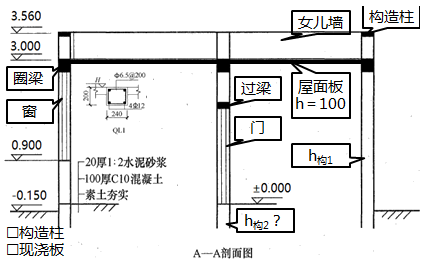

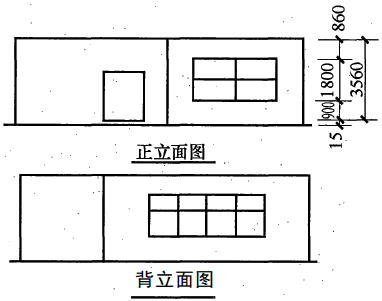

1.设计说明：某工程土建施工图（平面图、立面图、剖面图）如下图所示；该工程为砖混结构，室外地坪标高为-0.150m，屋面混凝土板厚为100mm。　　2...

作者: tihaiku 人气: - 评论: 0

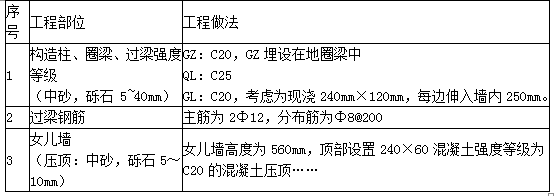

问题 1.设计说明：某工程土建施工图（平面图、立面图、剖面图）如下图所示；该工程为砖混结构，室外地坪标高为-0.150m，屋面混凝土板厚为100mm。　　2.相关做法

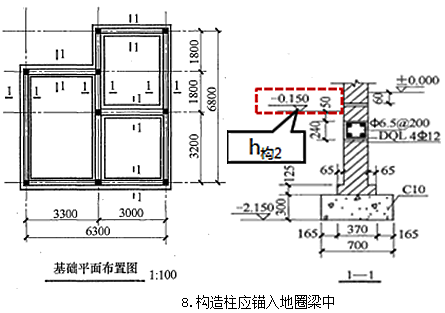

说明：　　1.基础釆用MU15承重实心砖，M10水泥砂浆；±0.00以上釆用MU10承重实心砖，M7.5混合砂浆；女儿墙釆用MU10承重实心砖，MU5.0水泥砂浆。　　4.本图中未标注的结构板厚为100。　　7.顶层沿240墙均设置圈梁（QL）圈梁与其他现浇梁相通时，圈梁钢筋伸入梁内500。　　8.构造柱应锚入地圈梁中。　　求解：　　构造柱、过梁、现浇混凝土板工程量。

选项

答案

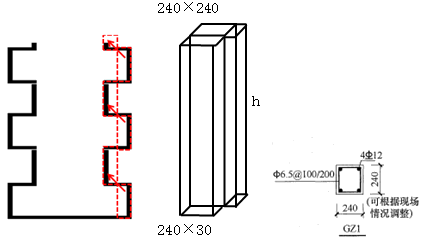

解析　C20构造柱（010502002001）　　V构＝V通体柱＋V马牙槎　　＝S通体柱×H通体柱＋S马牙槎×H马牙槎　　=[9×0.24×0.24×（0.56＋3.00＋0.20）－0.24×0.24×0.56]＋[5×0.24×0.03×2×（3－0.30＋0.20）＋4×0.24×0.03×3×（3－0.30＋0.20）]＋[8×0.24×0.03×2×（0.56－0.06）] 　　＝1.92＋0.46＋0.06 　　＝2.44 　　C20过梁（010503005001）　　V过＝S过×L过　　＝0.24×0.12×[（0.9＋0.25×2）＋（0.8＋0.25×2）×2] 　　=0.12（m3）　　C25现浇混凝土板（010505003001）　　V板＝S板×h板　　＝[7.04×（3.00＋0.12）＋（5.00＋0.24）×（3.30＋0.12）＋0.12×1.8]×0.10 　　＝4.01（m3）
