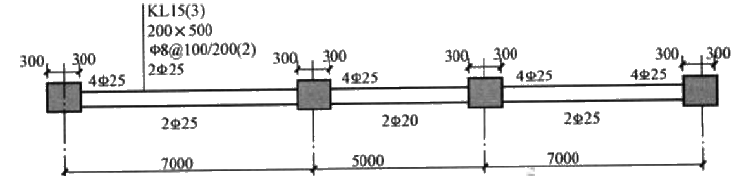

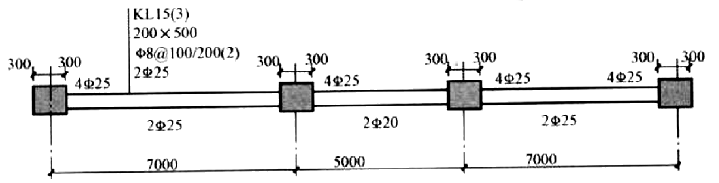

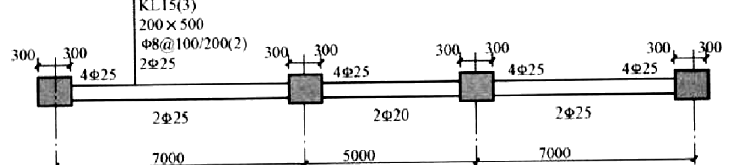

问题某楼层框架梁，如图。结构抗震等级一级；砼C25,钢筋采用焊接连接。已知：柱保护层30mm；梁保护层c=30mm；抗震锚固长度LaE=38d=950mm；基本锚固长度LabE=38d。请计算钢筋工程量。

选项

答案

解析 1、上部贯通钢筋2B25:（锚固长度950，弯锚）单根长度=左锚固长+通跨净长+右锚固长度 =（600-30+15*25）+（7000+5000+7000-300-300）+（600-30+15*25）=20290mm

2、左边支座负筋2B25: 单根长度=左锚固长+伸出长度=（600-30+15*25）+（7000-600）/3=3078mm

3、左中支座负筋2B25: 单根长度=左伸出长度+支座宽+右伸出长度=（7000-600）/3+600+（7000-600）/3=4867mm

4、第一跨箍筋φ8@100/200（2）: （1）单根长度=（200+500）*2-8*30-4*8+2*11.9*8=1318mm （2）根数：加密区长=2*500=1000mm 左加密区根数=（1000-50）/100+1=11 根右加密区根数=（1000-50）/100+1=11 根非加密区根数=（7000-600-2000）/200-1=21 根合计43 根
